CPU érintkezőkeret Intel 13. és 14. generációs processzorokhoz, Thermal Grizzly

Thermal Grizzly CPU érintkezőkeret Intel LGA1700 alaplaphoz

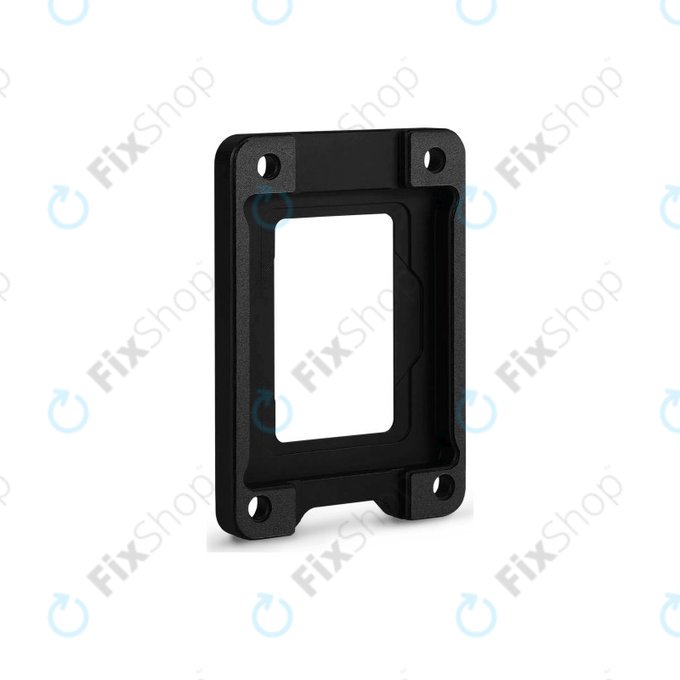

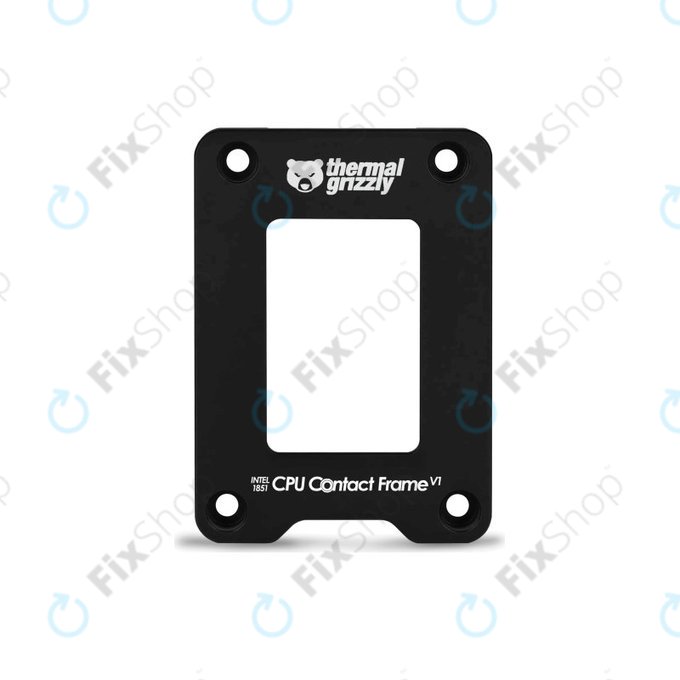

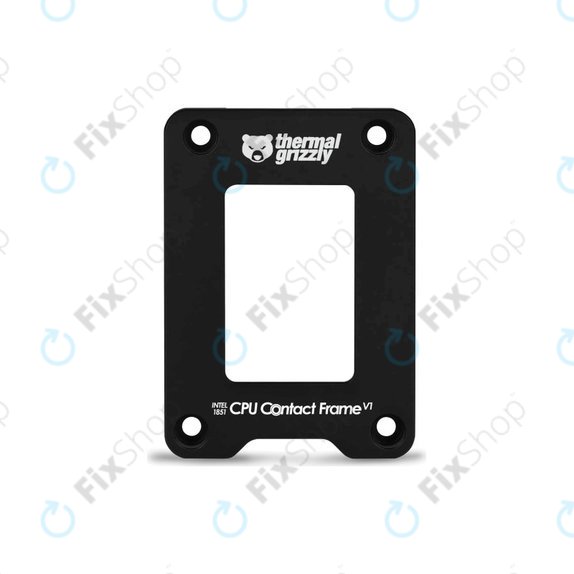

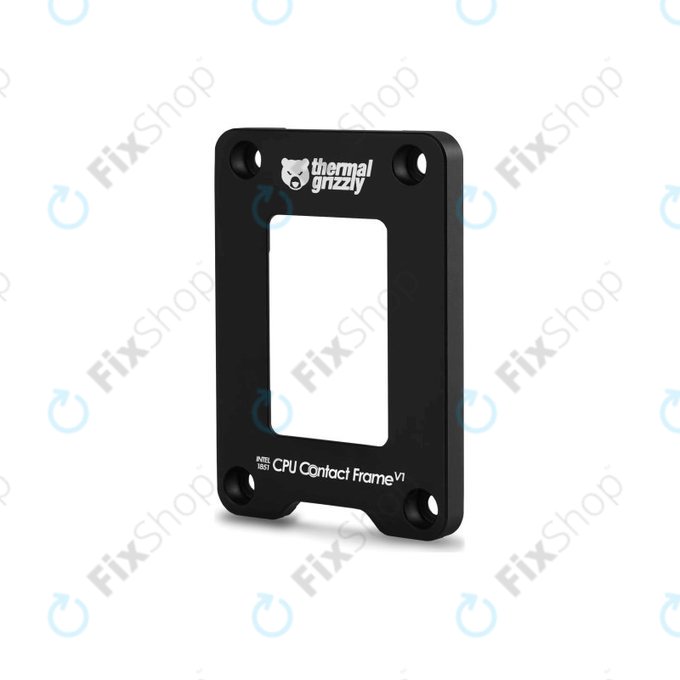

CPU érintkezőkeret Intel 13. és 14. generációs processzorokhoz. A Thermal Grizzly egy precíziós rögzítőkeret Intel LGA1700 alaplapokhoz. Ez helyettesíti a szabványos integrált betöltő mechanizmust (ILM), és újraelosztja a szerelési nyomást a CPU hőelosztójának konkáv görbülésének csökkentése érdekében, javítva a CPU és a hűtő közötti érintkezési területet.

• Intel LGA1700 processzorokhoz tervezve, beleértve a 13. és 14. generációs CPU-kat is
• Optimalizálja az érintkezési nyomást a processzoron
• Javítja a hűtő érintkezését a CPU hőelosztójával
• Csökkentheti a CPU hőmérsékletét a processzor és a hűtő kombinációjától függően
• Eloxált alumínium szerkezet
• Az átdolgozott belső kontúr leegyszerűsíti a beszerelést a korábbi keretkialakításhoz képest

A szabványos LGA1700 ILM nyomást fejt ki a megnyújtott processzorház középső területére. Bizonyos körülmények között ez konkáv hőelosztó alakot eredményezhet, ami a hűtő kevésbé hatékony érintkezését eredményezheti a CPU forró pontja közelében. Az érintkezőkeret ezt úgy tervezte, hogy megváltoztatja a szerelési erő eloszlását.

Telepítési áttekintés:

1. Vedd ki a CPU hűtőt és tisztítsd meg a CPU hőelosztóját.
2. A Thermal Grizzly utasításait követve távolítsa el az alaplap standard ILM-jét.
3. Helyezze a kontaktkeretet a megfelelő irányba, és ellenőrizze, hogy az alaplap semmilyen alkatrésze nem zavarja-e.

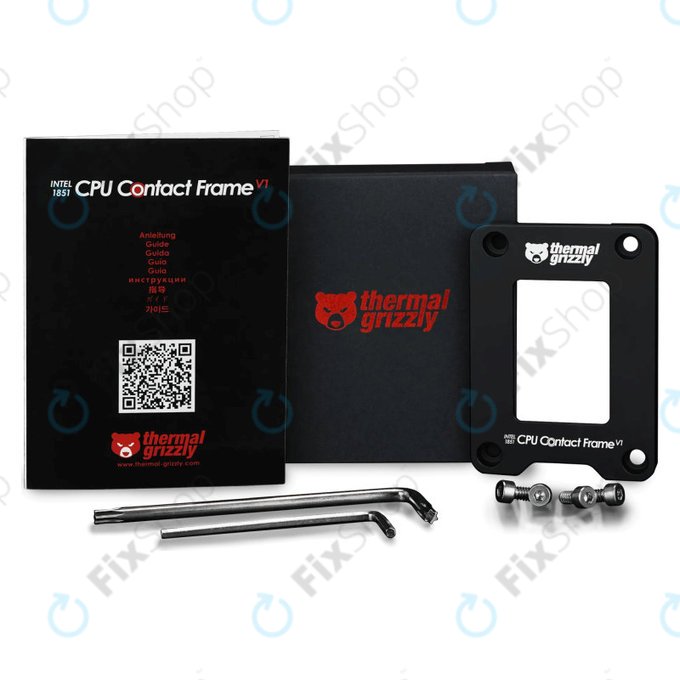

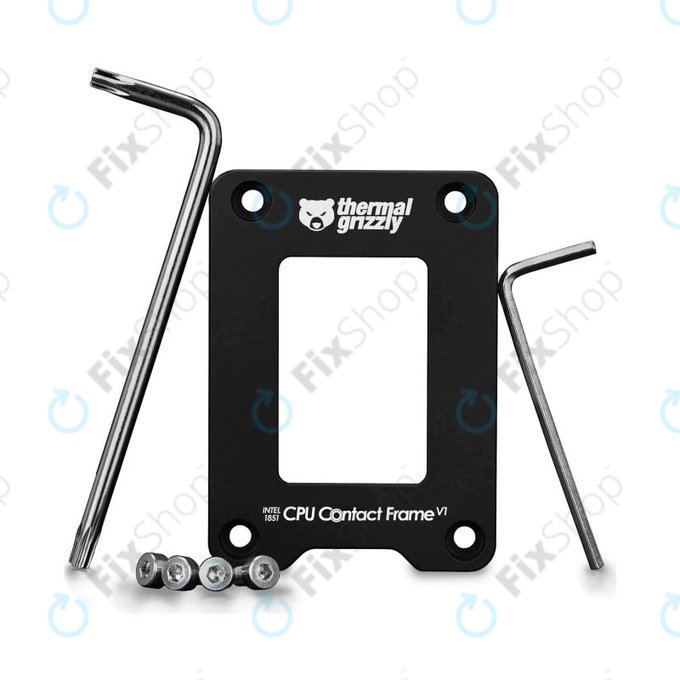

4. Rögzítse a keretet a mellékelt csavarokkal és szerszámokkal.
5. Vigye fel a hővezető anyagot, és helyezze vissza egyenletesen a CPU hűtőt.

Fontos: Az eredeti ILM eltávolítása érvénytelenítheti az alaplap gyártójának garanciáját. Gondosan ellenőrizze az alaplap elrendezését, különösen a kompakt Mini-ITX alaplapokon, és kövesse a Thermal Grizzly telepítési útmutatóját.
