Samsung Galaxy A21s LCD-kijelző csere

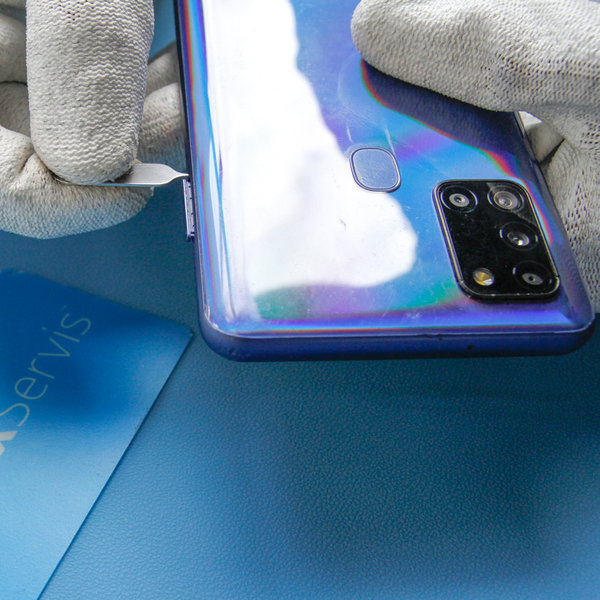

• A SIM-kártya-kiszedő tű segítségével vegye ki a SIM-kártya tálcáját.

A SIM-kártya tálcájának visszahelyezésekor ügyeljen a megfelelő irányra.

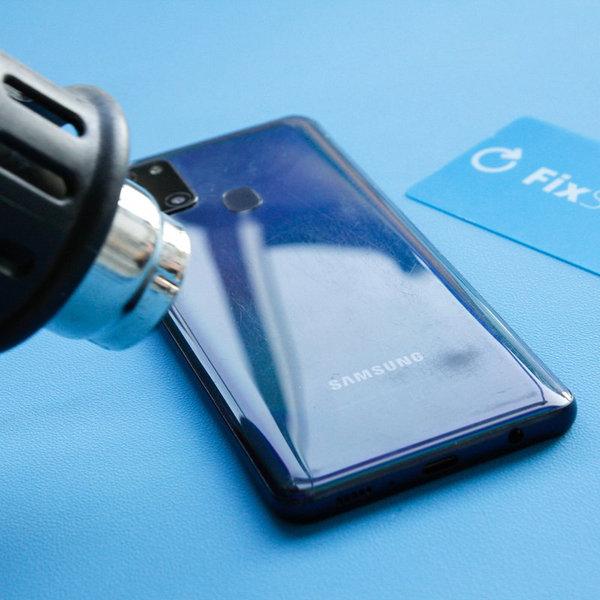

Az okostelefon alsó szélének felmelegítése segít fellazítani a kijelzőt rögzítő ragasztót, és megkönnyíti a készülék felnyitását.

• Hajszárító vagy hőlégfúvó segítségével melegítse az okostelefon alsó szélét körülbelül 3 percig, amíg a hőmérséklete eléri a kb. 80 °C-ot.
• Ne tegye az okostelefont mikrohullámú sütőbe!!!

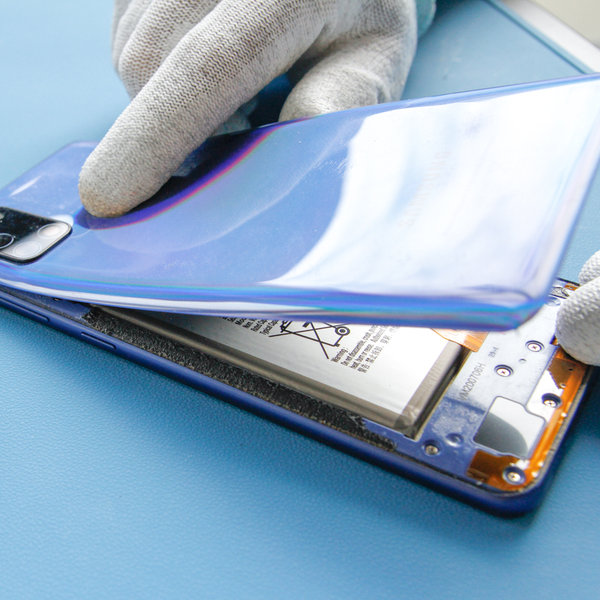

• Helyezze a tapadókorongot a hátlapra, majd óvatos húzással válassza el a hátlapot az okostelefon keretétől.

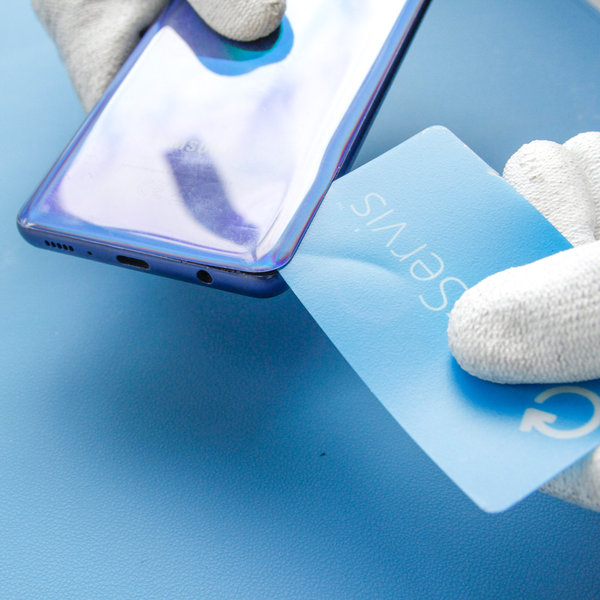

• Ezután csúsztassa a FixServis nyitókártyát a keret és a hátlap közé, hogy egy kis rést hozzon létre, majd a kártyát lassan körbevezetve válassza le a hátlapot.
• Szükség esetén használjon tisztítófolyadékot (Cleanser – 100% izopropil-alkohol).

Ha nehezen tudja leválasztani a hátlapot, melegítse fel újra az okostelefont, hogy tovább lágyítsa a ragasztót. Ügyeljen arra, hogy ne melegítse túl a készüléket.

• Távolítsa el a hátlapot.

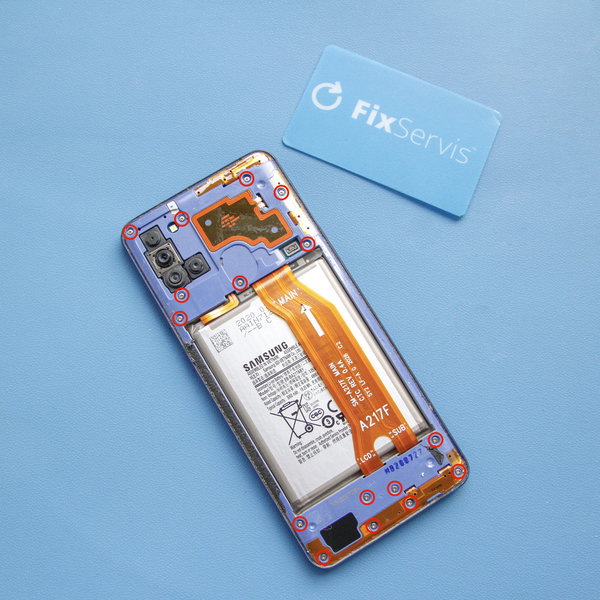

• Csavarja ki a középső keretet rögzítő tizenhat darab 3 mm-es Phillips csavart.

A javítás teljes folyamata során tartsa számon az egyes csavarokat, és ügyeljen arra, hogy az összeszereléskor mindegyik pontosan az eredeti helyére kerüljön, így elkerülheti az okostelefon károsodását.

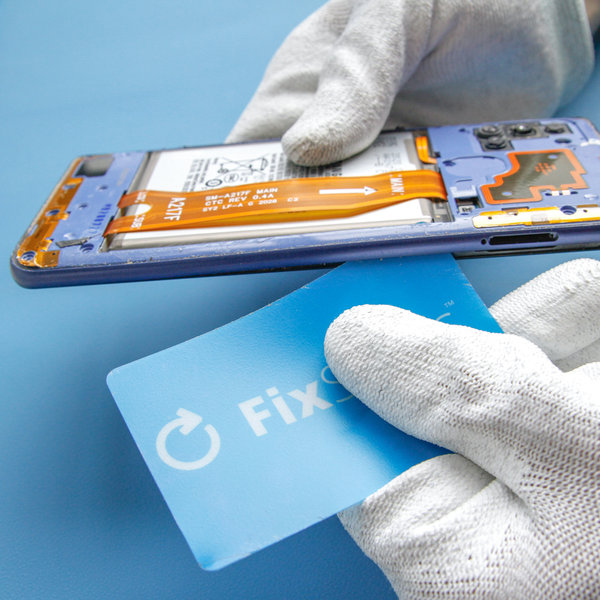

• Helyezze a FixServis nyitókártyát a középső keret és az előlapi egység közé, majd lassan vezesse körbe az okostelefon szélein a középső keret leválasztásához.
• Ezután távolítsa el a középső keretet.

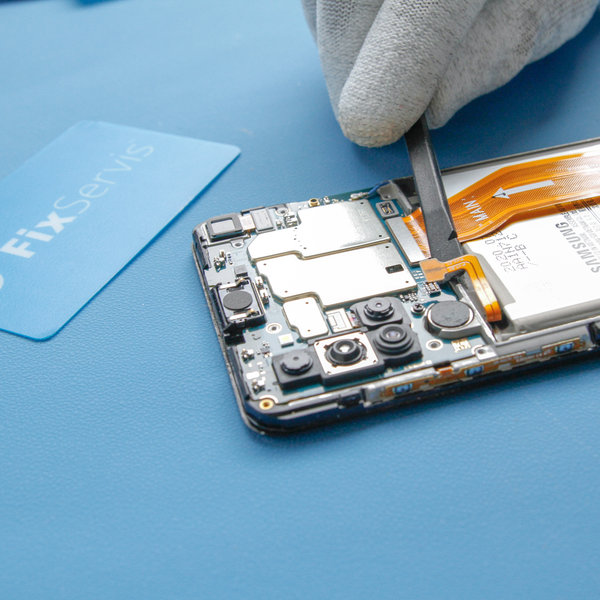

• A spudger lapos végével válassza le az akkumulátor csatlakozóját.

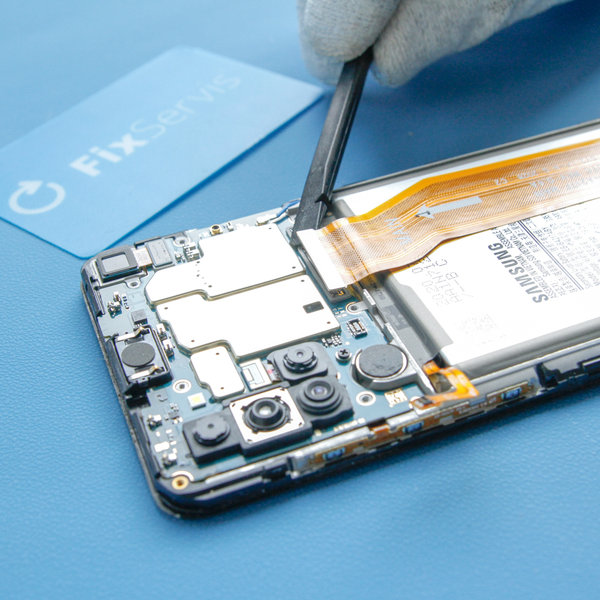

• A spudger lapos végével óvatosan pattintsa fel és válassza le az összekötő kábelt az alaplapról a felső és az alsó végénél.
• Ezután egy csipesz segítségével távolítsa el a kábelt.

• A mobiltelefon antennakábele az alaplaphoz csatlakozik.

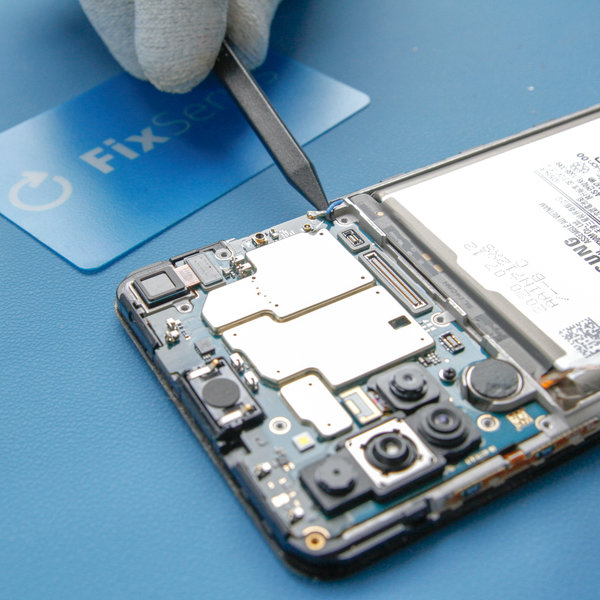

• A spudger segítségével válassza le az antennakábelt az alaplapról a felső és az alsó részénél, majd csipesz segítségével távolítsa el.

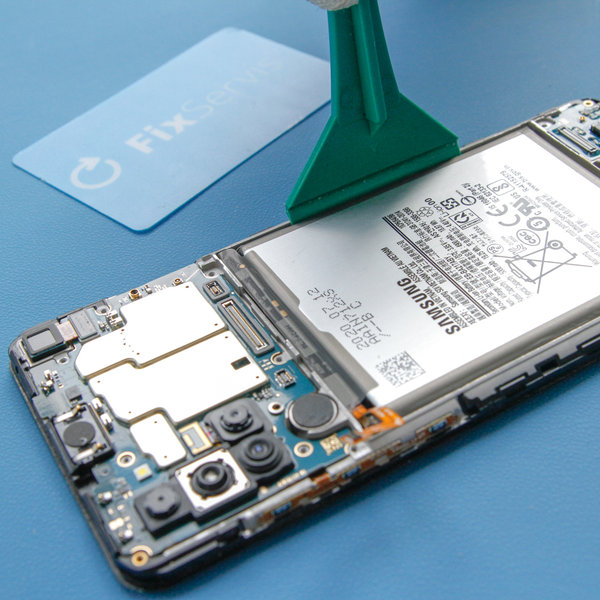

• Egy nagy spudger vagy FixServis nyitókártya segítségével távolítsa el az akkumulátort a készülékből.
• Ha az akkumulátort nem sikerül eltávolítani, hajszárítóval vagy hőlégfúvóval melegítse a kijelzőt 1–2 percig, hogy az akkumulátor alatti ragasztó meglágyuljon.

Ügyeljen arra, hogy ne melegítse túl az okostelefont.

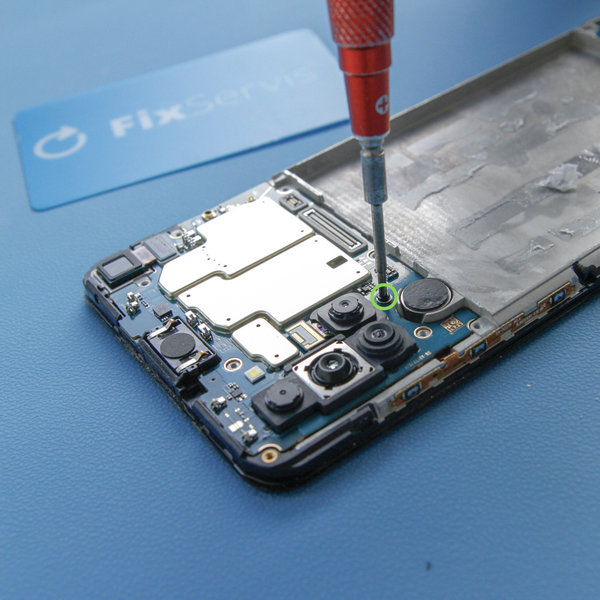

• Csavarja ki az egy darab Phillips csavart a megfelelő csavarhúzó segítségével.
• Ezután spudger vagy csipesz segítségével távolítsa el az alaplapot.

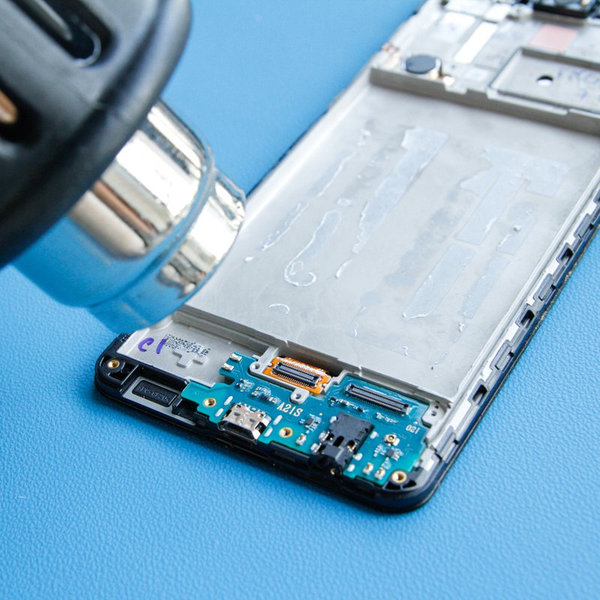

• Hajszárítóval vagy hőlégfúvóval melegítse az USB-panelt körülbelül 1–2 percig, hogy az alatta lévő ragasztó meglágyuljon.

Ügyeljen arra, hogy ne melegítse túl az okostelefont.

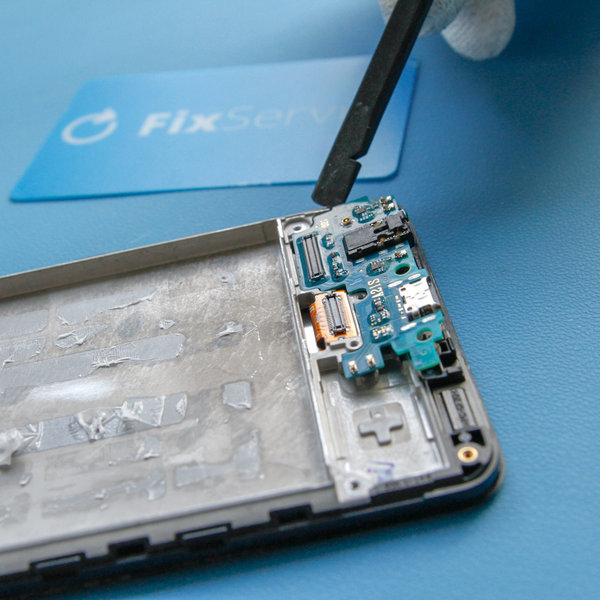

• Spudger segítségével távolítsa el az USB-panelt az okostelefonból.

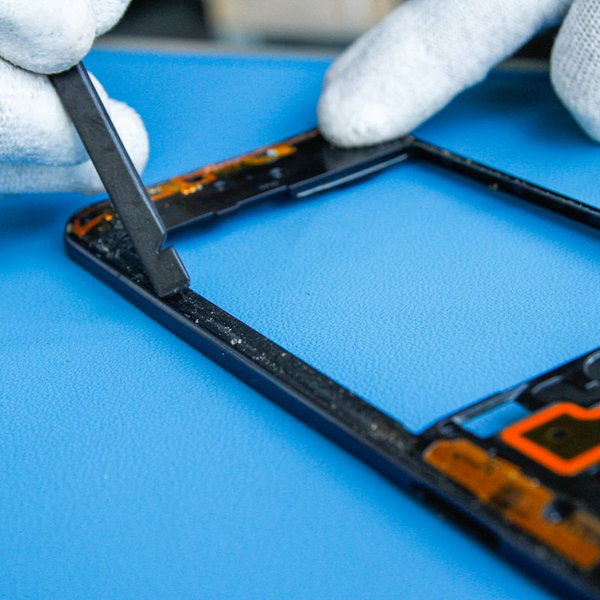

• Távolítsa el a régi ragasztót a középső keret széleiről.
• Szükség esetén használjon Cleanser IPA Plus tisztítóspray-t a maradék ragasztó eltávolításához.

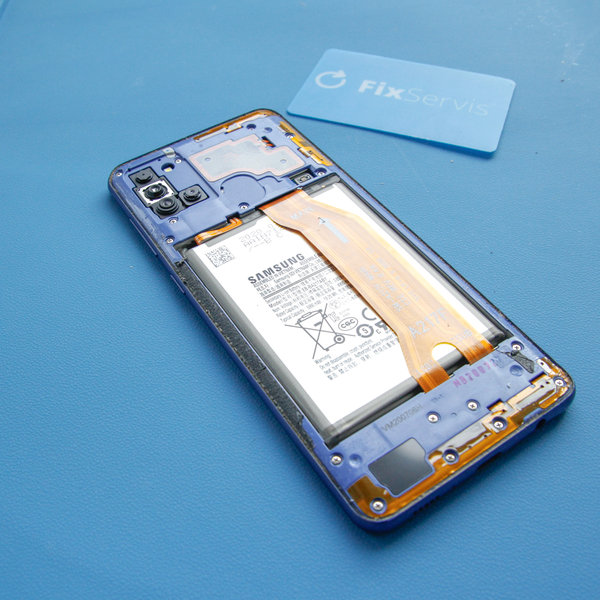

• Szerelje át az összes alkatrészt az új LCD-kijelzőre az eddigi lépések fordított sorrendjében.

Az összeszerelés során kövesse ezt az útmutatót fordított sorrendben.

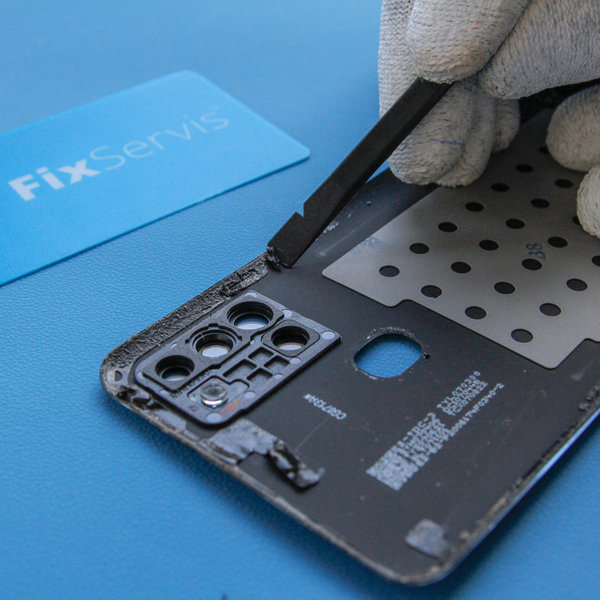

• Távolítsa el a régi ragasztót az okostelefon széleiről.
• Szükség esetén használjon Cleanser IPA Plus tisztítóspray-t a maradék ragasztó eltávolításához.

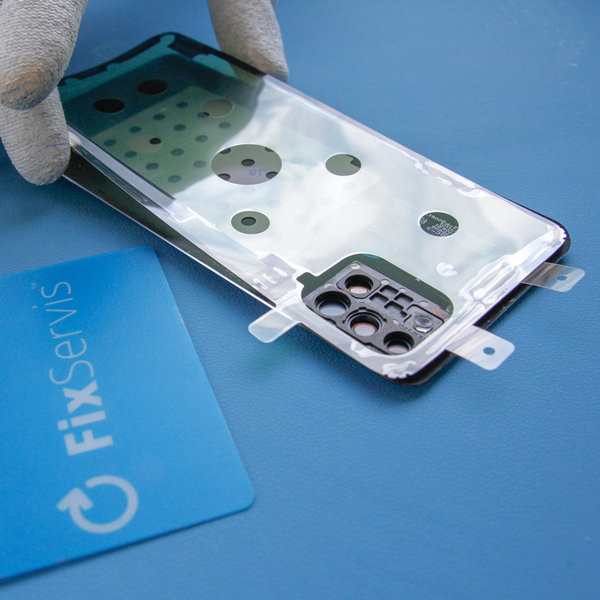

• Helyezze fel az új ragasztót a hátlap belső szélei mentén.
• Ezután ragassza vissza a hátlapot az okostelefonra.

Az új ragasztó segít helyreállítani az okostelefon víz- és porállóságát.

• A hátlap visszahelyezése előtt spudger segítségével csatlakoztassa az ujjlenyomat-érzékelő flexkábelét az okostelefon egységéhez.

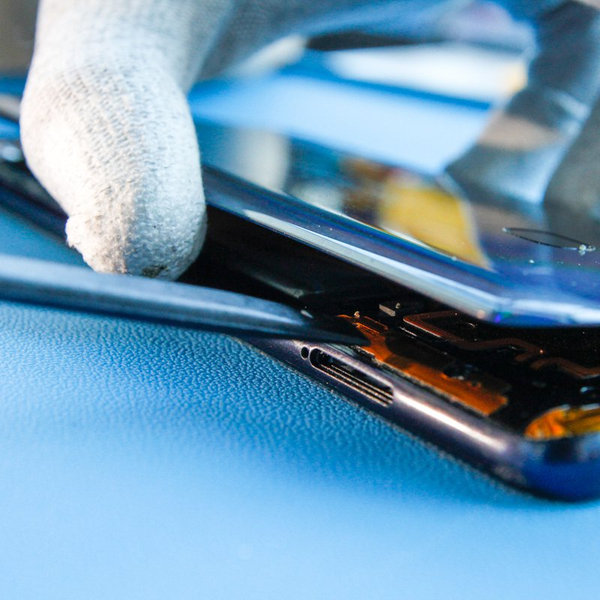

• Helyezze vissza a hátlapot az okostelefonra.

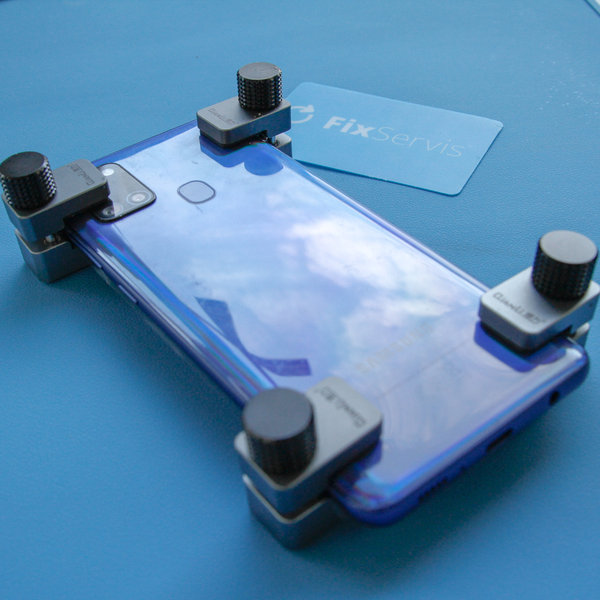

• Helyezze fel a rögzítőcsipeszeket a képen látható módon, hogy megfelelő nyomást biztosítsanak, és elősegítsék a ragasztó jobb tapadását a hátlap és az okostelefon között.
