Samsung Galaxy A21s akkumulátorcsere
Technická náročnosť
Trvanie postupu
Počet krokov v návode
Útmutató a Samsung Galaxy A21s készülék akkumulátorának cseréjéhez.
A készülék felnyitásával megsérül annak vízálló tömítése. Ha nem cseréli ki, a telefon továbbra is működni fog, de nem lesz vízálló.
A szétszerelés megkezdése előtt merítse le a készülék akkumulátorát 25% alá. Ha az akkumulátor felpúposodott, járjon el nagyon óvatosan, és ne melegítse a készüléket. Ha nem biztos abban, hogyan járjon el, vigye a készüléket szakemberhez.
Az összeszerelés során ragasztóra lesz szüksége az akkumulátor és a hátlap rögzítéséhez.
A javítást tiszta és jól megvilágított helyen végezze.
A javítás befejezése után kalibrálja az új akkumulátort az optimális teljesítmény elérése érdekében. Töltse fel 100%-ra, majd folytassa a töltést még legalább 2 órán keresztül. Ezután használja a telefont addig, amíg az akkumulátor lemerülése miatt ki nem kapcsol, majd megszakítás nélkül töltse fel 100%-ra.

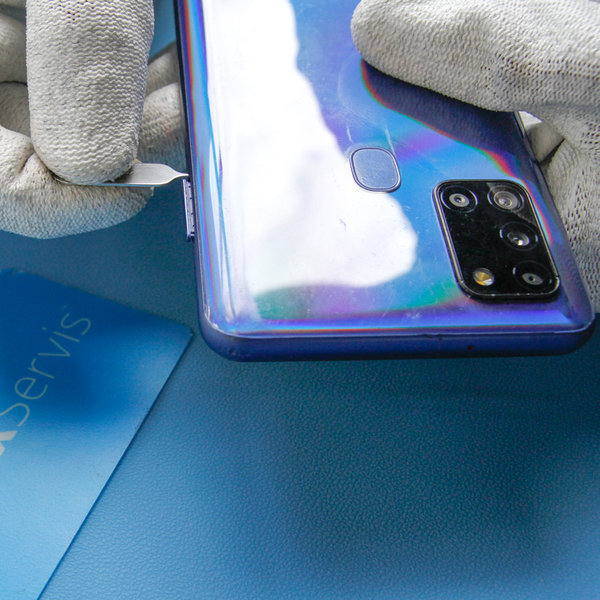

Lépés 1 A SIM-kártya tálcájának eltávolítása
- A SIM-kártya-kiszedő eszköz segítségével húzza ki a SIM-kártya tálcáját.
A SIM-kártya tálcájának visszahelyezésekor ügyeljen a megfelelő tájolásra.

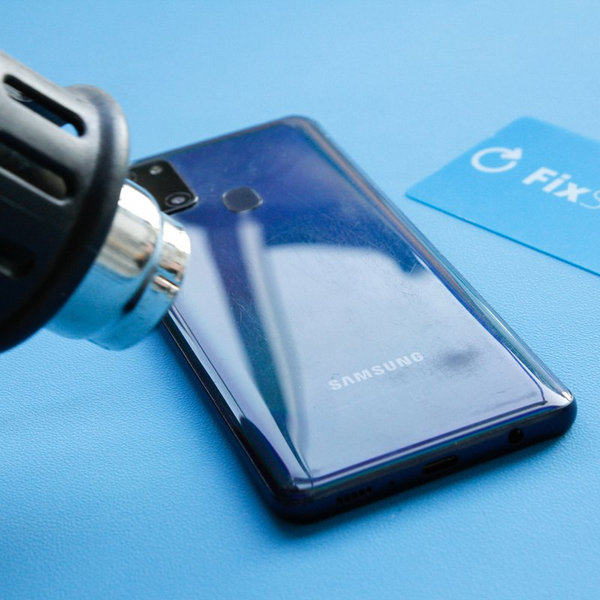

Lépés 2 Felnyitás 1
Az okostelefon alsó szélének felmelegítése segít meglágyítani a kijelzőt rögzítő ragasztót, és megkönnyíti a készülék felnyitását.
- Hajszárító vagy hőlégfúvó segítségével melegítse az okostelefon alsó szélét körülbelül 3 percig, amíg a hőmérséklet eléri a körülbelül 80°C-ot.
- Ne tegye az okostelefont mikrohullámú sütőbe !!!

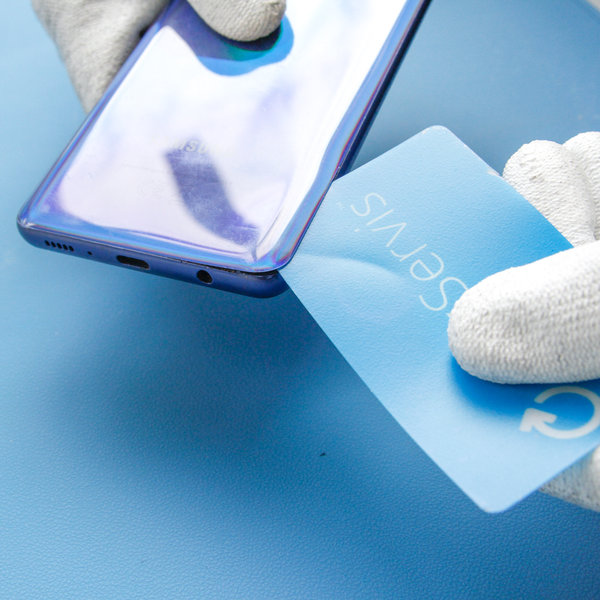

Lépés 3 Felnyitás 2
- Helyezze a tapadókorongot a hátlapra, hogy enyhe húzással el tudja választani a hátlapot az okostelefon keretétől.
- Ezután csúsztassa a Fixservis kártyát a keret és a hátlap közé, hogy egy kis rés keletkezzen, majd lassan végigcsúsztatva válassza le a hátlapot.
- Szükség esetén használjon tisztítófolyadékot (Cleanser - Isopropanol 100%).
Ha nehezen tudja leválasztani a hátlapot, melegítse fel újra az okostelefont, hogy tovább lágyítsa a ragasztót. Ügyeljen arra, hogy ne melegítse túl a készüléket.

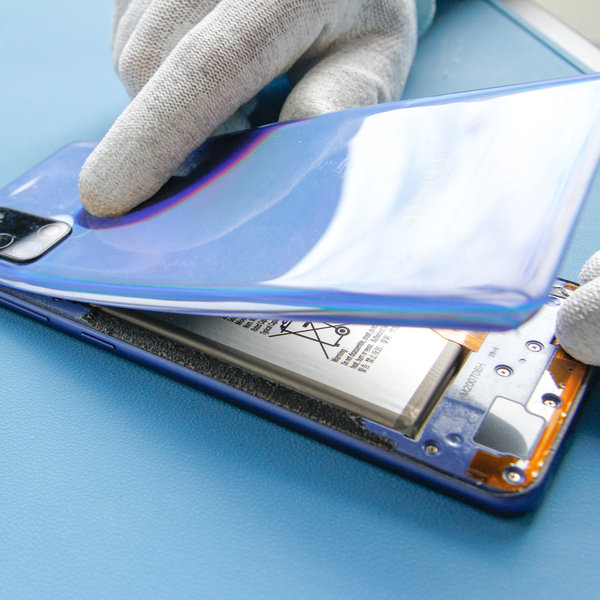

Lépés 4 A hátlap eltávolítása
- Távolítsa el a hátlapot.

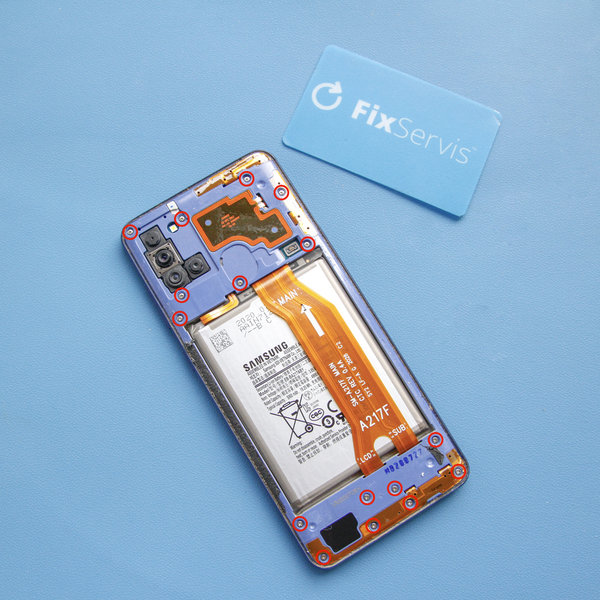

Lépés 5 A középső keret szétszerelése
- Pentalobe csavarhúzó segítségével csavarja ki a középső keretet rögzítő tizenhat darab 3 mm-es Phillips csavart.
A teljes javítás során tartsa számon az egyes csavarokat, és ügyeljen arra, hogy mindegyik pontosan arra a helyre kerüljön vissza, ahonnan eltávolította, hogy elkerülje az okostelefon károsodását.

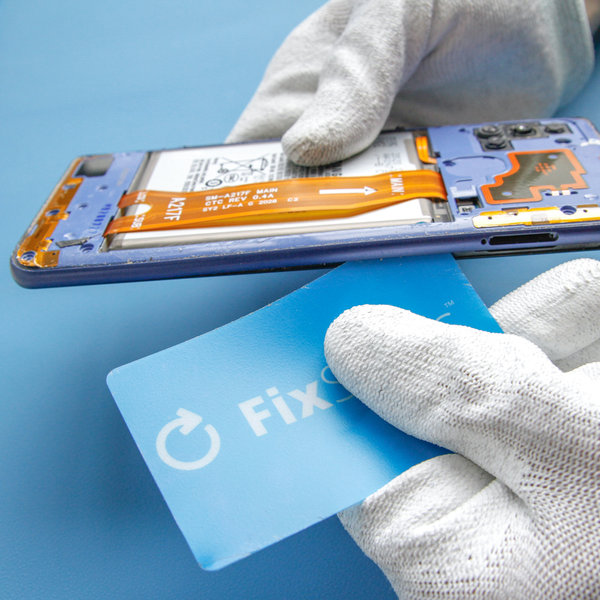

Lépés 6 A középső burkolat eltávolítása
- Helyezze a Fixservis kártyát a középső keret szerelvénye és az elülső panel közé, majd lassan csúsztassa körbe az okostelefon mentén a középső keret leválasztásához.
- Ezután távolítsa el.

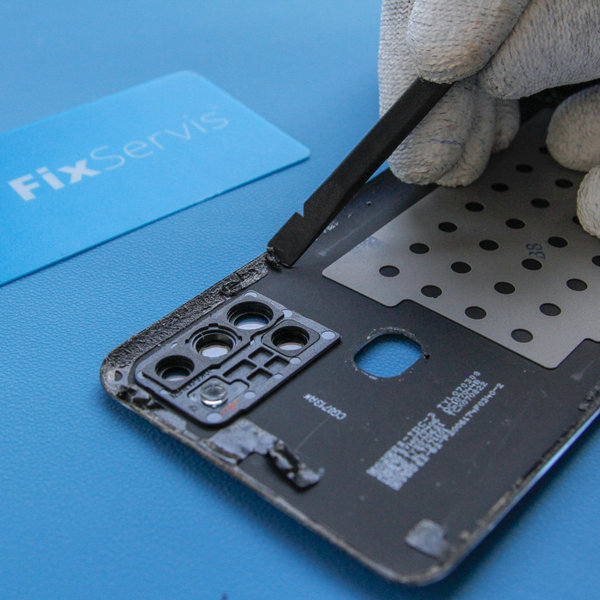

Lépés 7 A régi ragasztó eltávolítása a középső keret + hátlap széleiről
- Távolítsa el a régi ragasztót a középső keret széleiről.
- Szükség esetén használjon Cleanser IPA Plus tisztítóspray-t a régi ragasztó maradványainak eltávolításához.

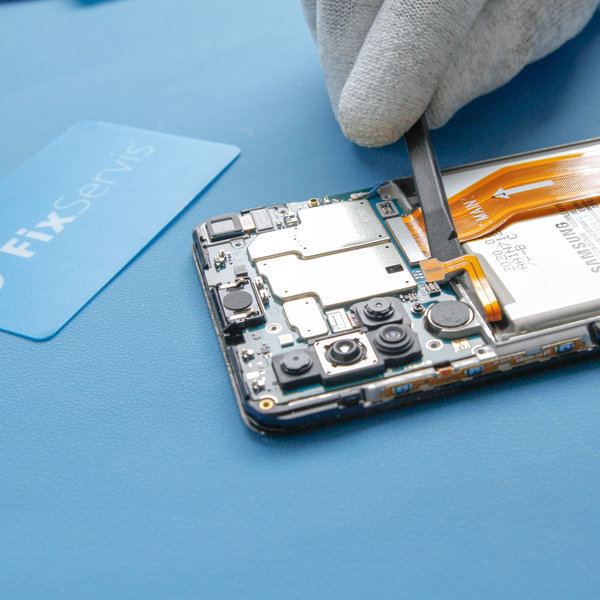

Lépés 8 Az akkumulátor leválasztása
- A Spudger lapos végével válassza le az akkumulátor csatlakozóját.

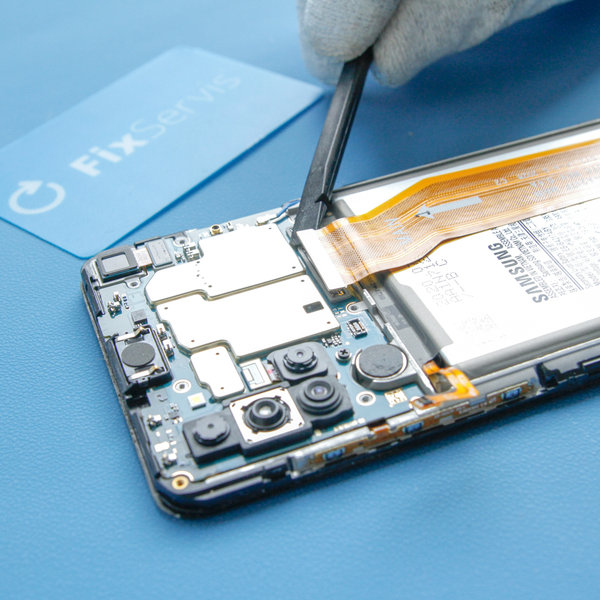

Lépés 9 Az összekötő kábel leválasztása az alaplapról
- A Spudger lapos végével óvatosan emelje fel és válassza le az összekötő kábelt az alaplapról a felső és az alsó oldalon.
- Ezután távolítsa el csipesz segítségével.

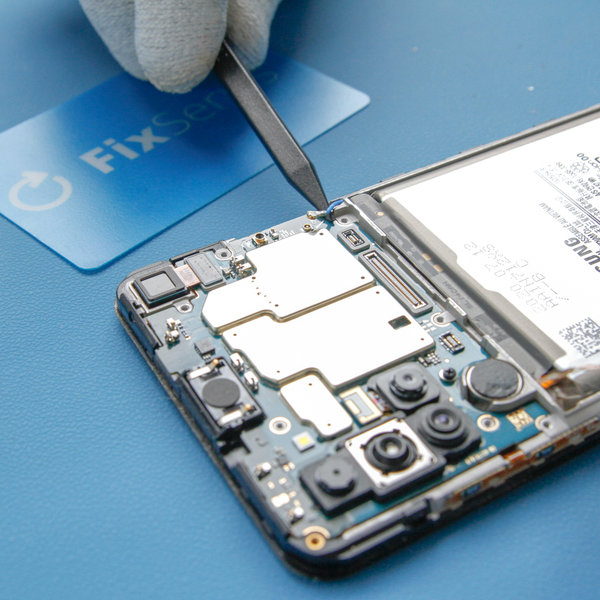

Lépés 10 Az antennakábel leválasztása
- A mobiltelefon antennakábele az alaplaphoz van rögzítve.
- A Spudger segítségével válassza le az antennát az alaplapról a felső és az alsó részen, majd csipesz segítségével távolítsa el.

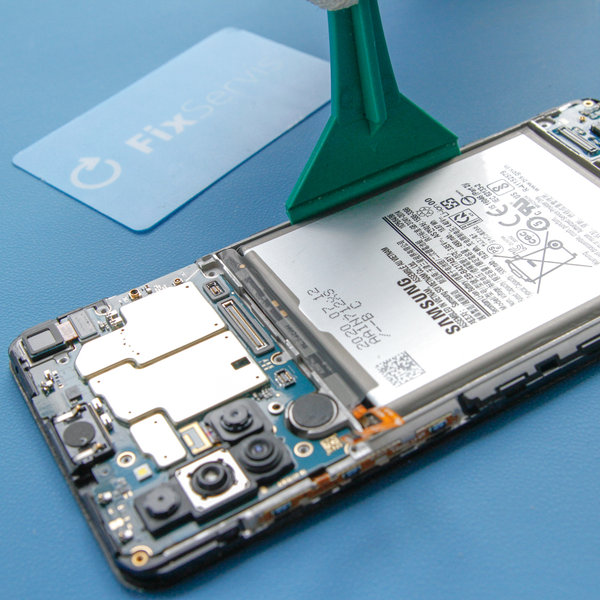

Lépés 11 Az akkumulátor eltávolítása
- Egy nagy Spudger vagy Fixservis kártya segítségével távolítsa el az akkumulátort a készülékből.
- Ha nem sikerül eltávolítani az akkumulátort, használjon hajszárítót vagy hőlégfúvót a kijelzőn 1-2 percig, hogy meglágyítsa az akkumulátor alatti ragasztót.
- Ügyeljen arra, hogy ne melegítse túl az okostelefont.

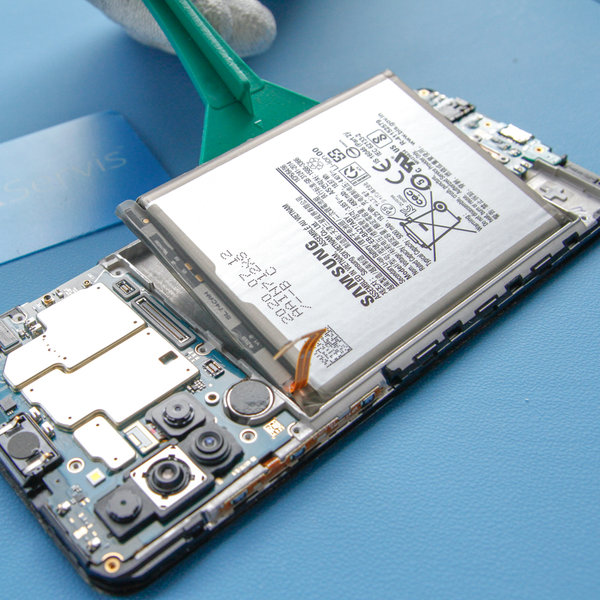

Lépés 12 Az új akkumulátor behelyezése
- Ezután helyezze be az új akkumulátort, és kétoldalas ragasztószalag segítségével rögzítse vissza az okostelefonba.
Az összeszerelés során kövesse ezt az útmutatót fordított sorrendben.

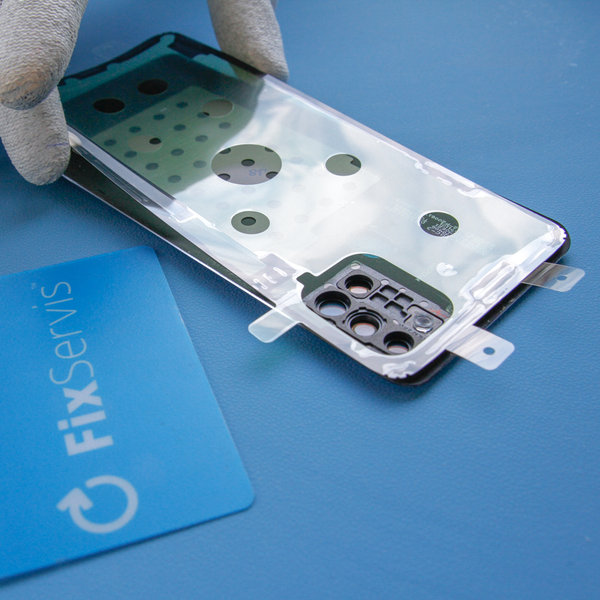

Lépés 13 Új ragasztó felhelyezése az okostelefon hátlapjára
- Helyezze fel az új ragasztót a hátlap szélei mentén, a belső oldalon.
- Ezután ragassza a hátlapot az okostelefonhoz.
Az új ragasztó biztosítja az okostelefon vízzel és porral szembeni ellenállását.

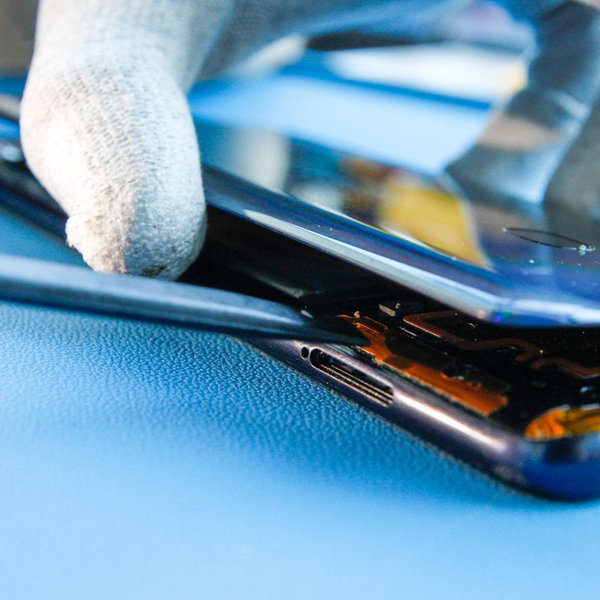

Lépés 14 A hátlap felhelyezése
- A Spudger segítségével csatlakoztassa az ujjlenyomat-érzékelő flex kábelét az okostelefon szerelvényéhez még a hátlap felhelyezése előtt.
- Helyezze fel a hátlapot az okostelefon szerelvényére.

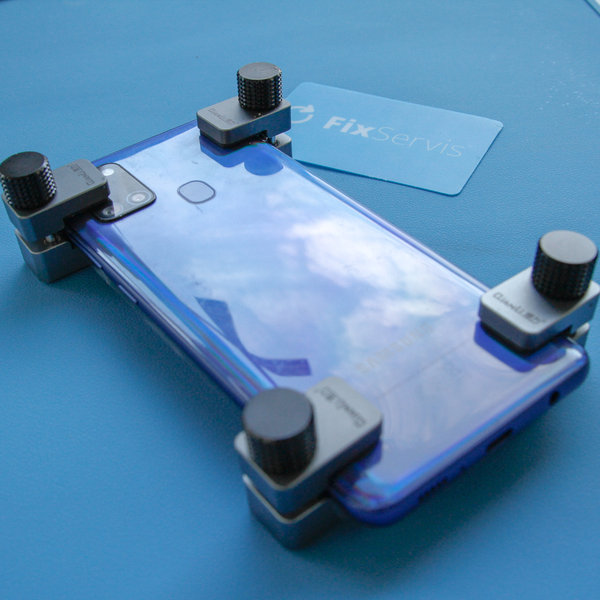

Lépés 15 A rögzítőkapcsok felhelyezése
- Helyezze fel a rögzítőkapcsokat az ábrán látható módon, hogy biztosítsák a ragasztó jobb rögzülését a hátlap és a kijelző között.
