Az Apple akkumulátorok képesek 80% -os kapacitást fenntartani 500 töltési cikluson keresztül, ami a legtöbb felhasználó számára körülbelül 18-24 hónapot vesz igénybe. Az akkumulátor kopása azt jelenti, hogy gyakrabban kell tölteni, de le is lelassíthatja iPhone -ját, ezért használja ezt az útmutatót a készülék teljes teljesítményének visszaállításához.
Ez az útmutató a kijelző teljes leválasztására, az alsó hangszóró és a taptic engine eltávolítására vonatkozó utasításokat is tartalmaz az akkumulátor tömítőcsíkjaihoz való jobb hozzáférés érdekében.
A javítás befejezése után kalibrálja az új akkumulátort az optimális teljesítmény érdekében. Töltse fel az akkumulátort 100% -ra, és hagyja még legalább 2 órán át tölteni. Ezután használja az iPhone készüléket, amíg teljesen le nem merül, majd 100% -ig töltse fel megszakítás nélkül.

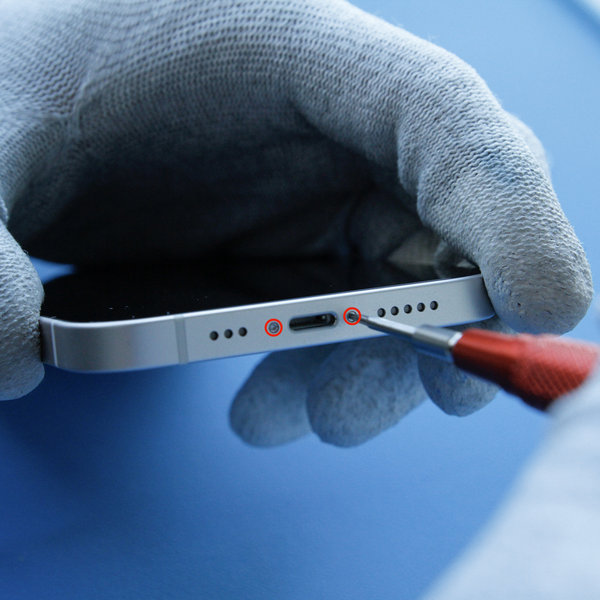

Lépés 1A pentalobe csavarok eltávolítása
Mielőtt hozzáfogna, merítse le az iPhone-t 25% alá, mert a feltöltött Li-ion akkumulátor meggyulladhat vagy felrobbanhat, ha véletlenül felsérti annak felületét.
- Kapcsolja ki az iPhone-t.
- Csavarja ki a két 6,75 mm hosszú pentalob csavart az iPhone alsó szélén egy Pentalobe csavarhúzóval (Ph0001.2).
Az iPhone megnyitásakor megsérül a vízálló tömítés, ezért legyen kéznél egy póttömítés, mielőtt elkezdené ezt a lépést. Új tömítés nélkül az iPhone nem lesz vízálló.

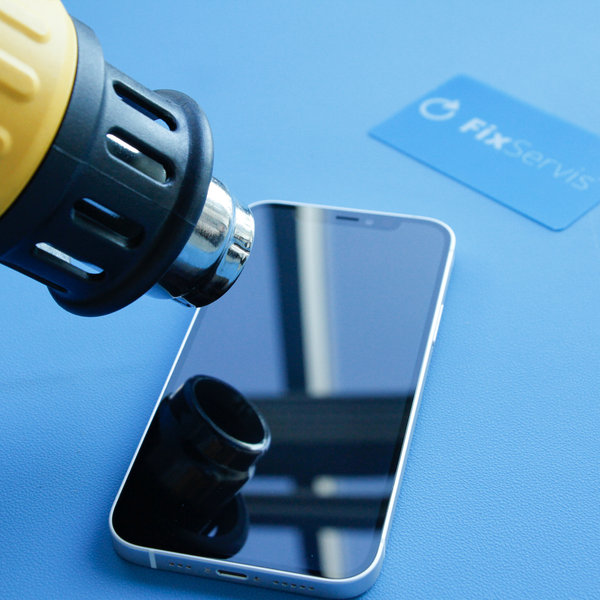

Lépés 2Felnyitás 1
Az iPhone alsó szélének felmelegedése lágyítja a képernyőt védő ragasztót és megkönnyíti a kinyitást.
- Hajszárítóval vagy melegítő pisztollyal melegítse az iPhone alsó szélét körülbelül 3 percig, hogy a hőmérséklet körülbelül 80 ° C legyen.
- Ne tegye az iPhone -t a mikrohullámú sütőbe !!!

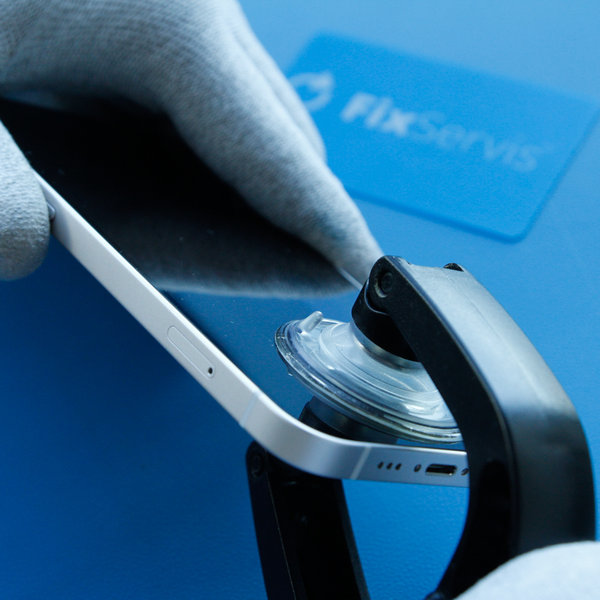

Lépés 3Felnyitás 2
- Helyezze a tapadókorongokat az iPhone alsó széléhez, egyiket elöl, a másikat hátul, és óvatosan nyomja a helyére.
- Tartsa biztonságosan az iPhone készülékét, és gyengéden a tapadókorongok segítségével válassza le a képernyőt a telefon hátuljától.
- Miután a kijelzőt kb. 3 mm -re elválasztotta a hátlaptól, helyezze be a Fixservis kártyát a résbe.
A kijelzőt a helyén tartó ragasztó nagyon erős, ezért a kezdeti rés létrehozása jelentős erőt igényel. Ha nehézségei vannak, melegítse fel újra az alsó szélét, és óvatosan csúsztassa fel és le a képernyőt, hogy gyengítse a ragasztót, amíg akkora rést nem hoz létre hogy a Fixservis kártyát be tudja helyezni.

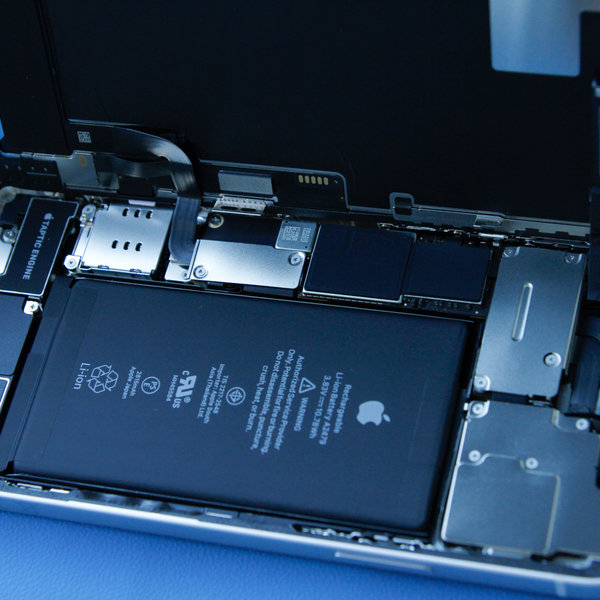

Lépés 4Felnyitás 3
- Miután sikeresen meglazítottá a ragasztót a szélekenl, távolítsa el a tapadókorongokat.
- Nyissa meg az iPhone -t úgy, hogy a kijelzőt balra fordítsa, mint egy könyvet.
- Javasoljuk, a kijelző kitámasztását, hogy véletlenül meg ne szakítsa a kijelzőt tartó lapos flex kábelt.
Egyelőre ne próbálja meg teljesen leválasztani a kijelzőt, mivel néhány törékeny lapos kábel még mindig csatlakoztatja az iPhone alaplapjához.

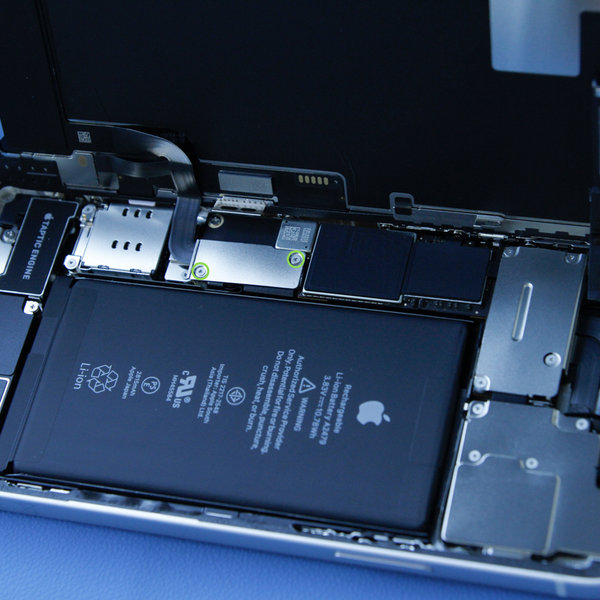

Lépés 5Az akkumulátor és kijelző csatlakozó fedelének eltávolítása
- Távolítsa el a két 1,1 mm -es csavart egy Pentalobe csavarhúzóval (Y), amelyek rögzítik a csatlakozó fedelét, és ugyanakkor távolítsa el csipesszel.
A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

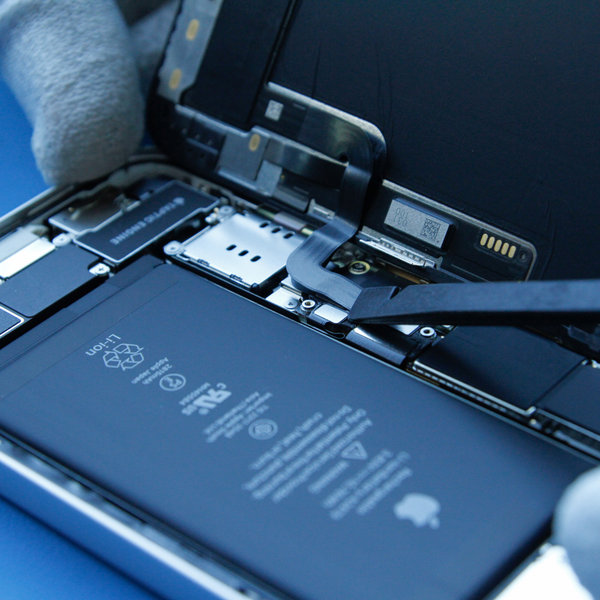

Lépés 6Az akkumulátor lekapcsolása
- A Spudger hegyével válassza le az alaplapon található akkumulátorcsatlakozót az alaplapról.
- Hajlítsa el kissé a csatlakozót az alaplaptól, hogy elkerülje a véletlen érintkezést a konnektorral és a telefon áramellátásával a javítás során.

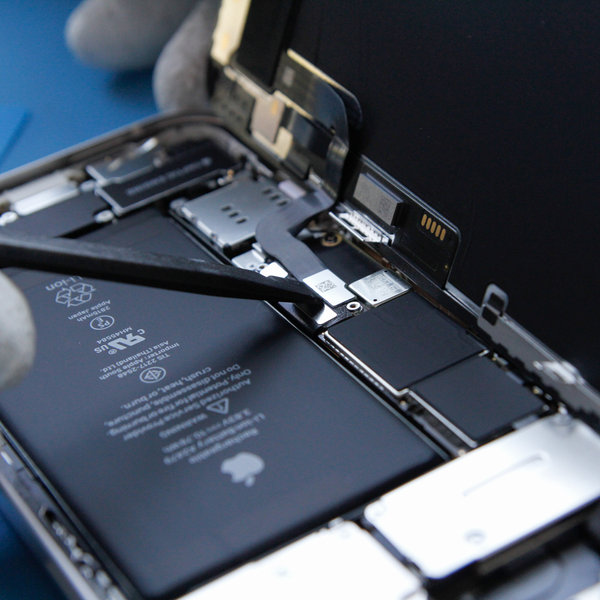

Lépés 7OLED kijelző + digitalizáló leválasztása
- A Spudger segítségével válassza le az OLED panelt és a digitalizáló csatlakozóját.

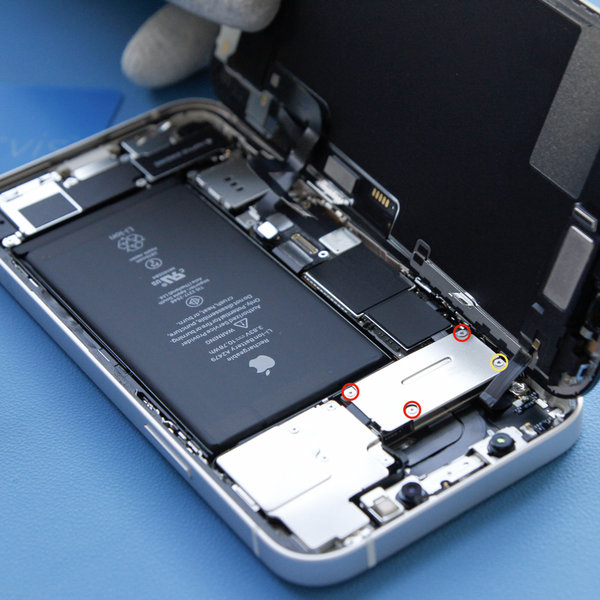

Lépés 8Távolítsa el az elülső érzékelő csatlakozójának fedelét
- Egy Pentalobe csavarhúzó segítségével távolítsa el a négy csavart, amelyek az érzékelő elülső csatlakozójának fedelét rögzítik:
- Három 1,1 mm hosszú csavar.
- Egy 1,4 mm hosszú csavar.
- Ezután távolítsa el a fedelet.
A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

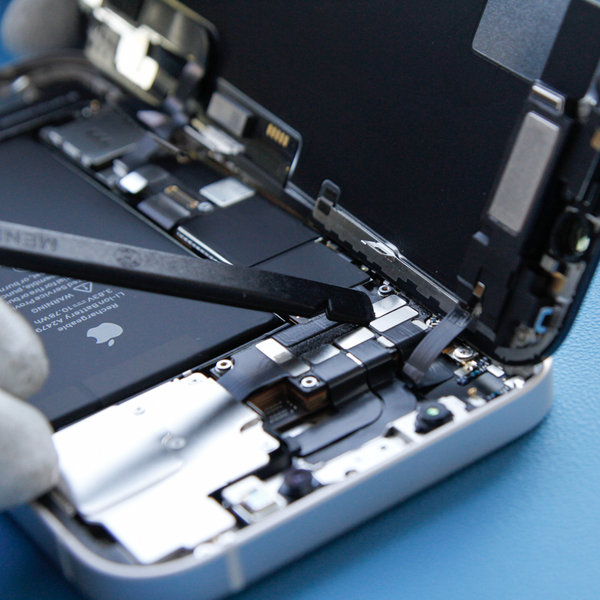

Lépés 9Válassza le az elülső érzékelő csatlakozóját
- Csatlakoztassa le az elülső érzékelőegység kábelcsatlakozóját a Spudger vagy a körme segítségével.
Lépés 10Távolítsa el a kijelzőegységet
- Távolítsa el a kijelzőegységet.

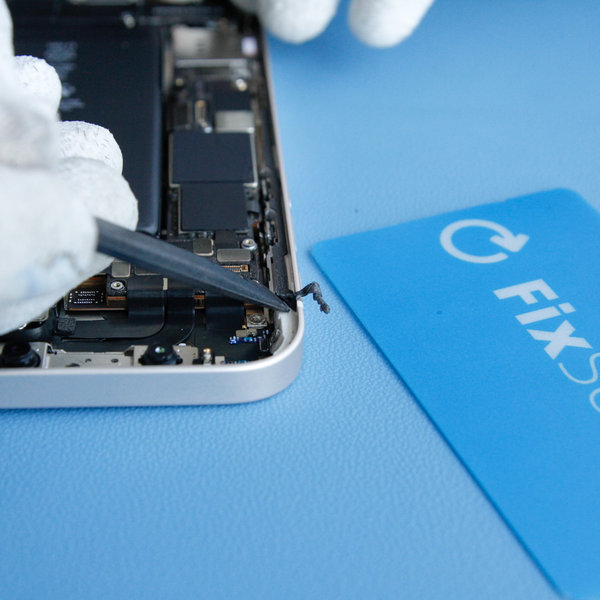

Lépés 11Távolítsa el a régi ragasztót az iPhone szélei mentén
- Távolítsa el a régi ragasztót az iPhone szélei mentén.

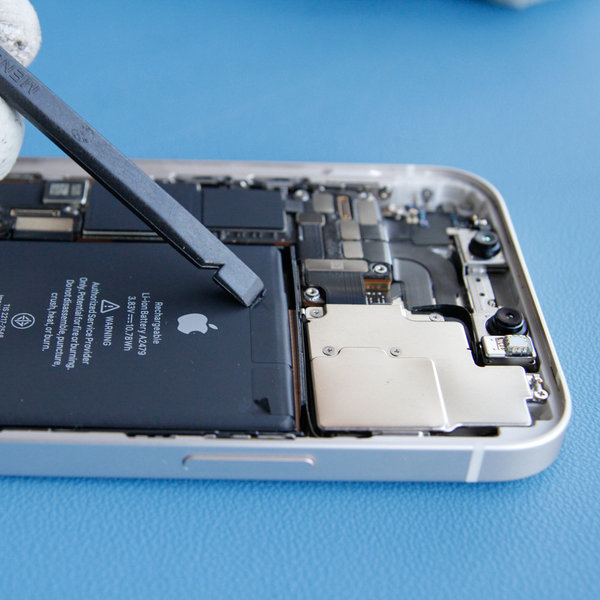

Lépés 12A ragasztó fogantyúk eltávolítása
- Négy darab rugalmas ragasztó tartja a helyén az akkumulátort - kettő a felső szélén és kettő az alsó szélén.
- Minden ragasztódarab egyik végén fekete levonó található, amely könnyedén le van ragasztva és rá van hajtva az akkumulátor tetejére.
- Tompa csipesz segítségével fogja meg egyszerre a füleket, és lassan húzza le a ragasztót az akkumulátorról.
- Ismételje meg ezt a folyamatot minden oldalról.

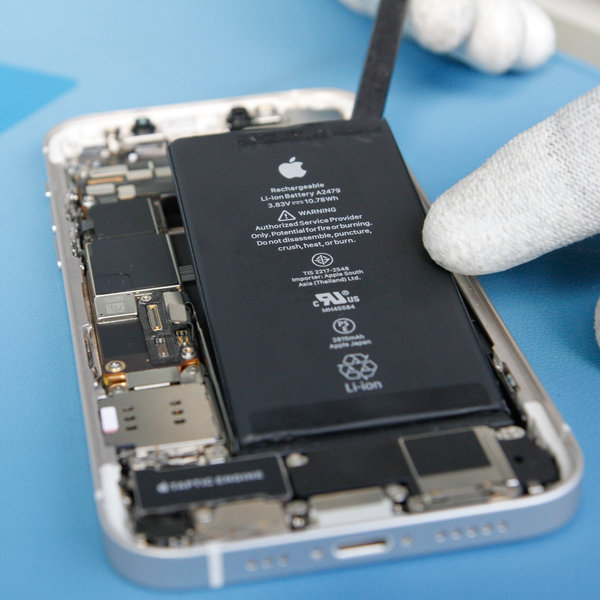

Lépés 13Akkumulátor eltávolítása
- Vegye ki az akkumulátort a Spudger segítségével.
- Az akkumulátor eltávolításakor tisztítsa meg az iPhone belsejét az elektronikus érintkezők tisztítására tervezett IPA Plus tisztítószerrel.

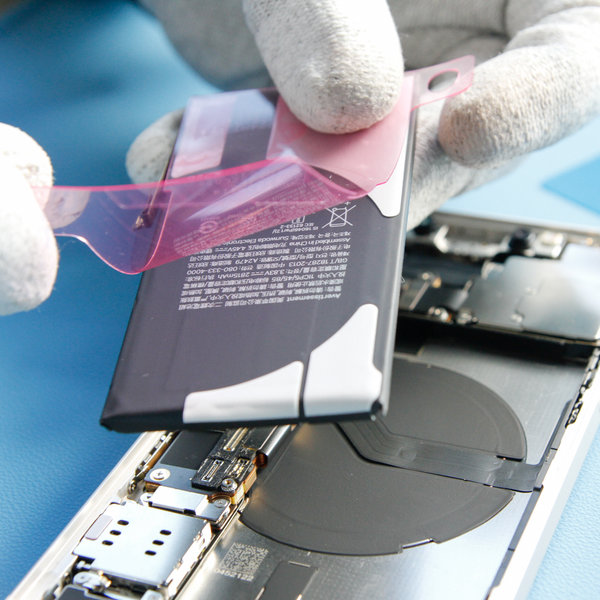

Lépés 14Új ragasztószalag ragasztása az új akkumulátorra
- Húzza le a kék műanyag lapot az új ragasztószalag-készletről, és dobja el.
- Óvatosan helyezze a ragasztószalagokat az akkumulátorra, és ragassza a helyükre az ábrán látható módon.
- Ujjai vagy kendő segítségével erősen nyomja a csíkokat az akkumulátorra.
- Középen való megnyomással, ragassza le a fekete ellenőrző címkét az akkumulátorhoz.

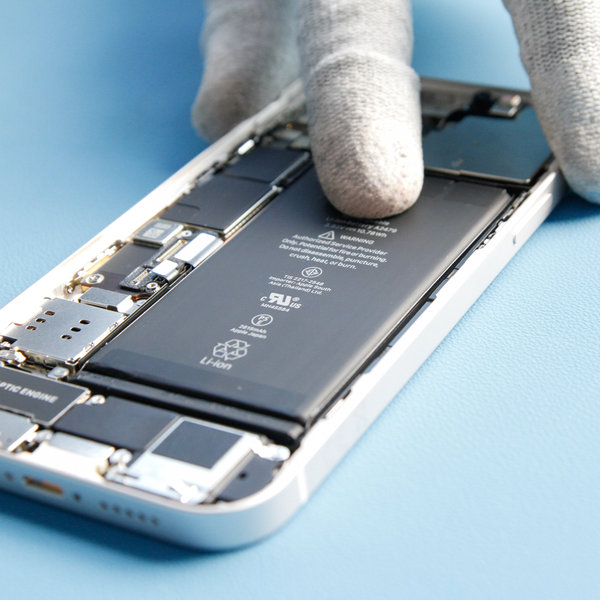

Lépés 15Az új akkumulátor behelyezése
- Óvatosan helyezze be az akkumulátort az iPhone -ba.
- Győződjön meg arról, hogy az akkumulátor csatlakozója szintben van az alaplappal.

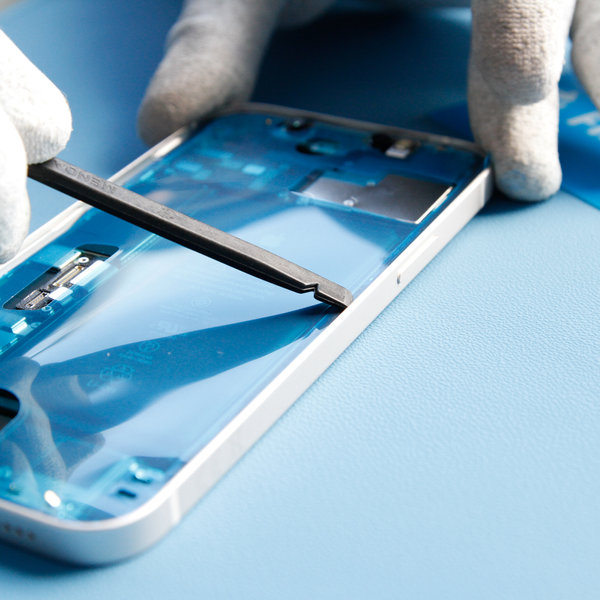

Lépés 16Új ragasztó ragasztása az iPhone szélei körül
- Ragassza rá az új ragasztót az iPhone széleire.
- Csatlakoztassa újra az akkumulátort.
Az új ragasztó biztosítja az iPhone víz- és porállóságát.

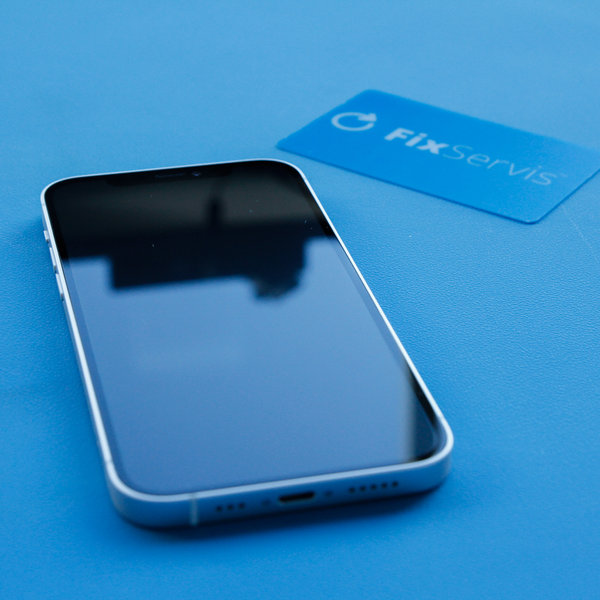

Lépés 17Az iPhone osszeszerelése
Az beszereléshez kövesse ezeket az utasításokat fordított sorrendben.
