iPhone 11 Pro akkumulátor csere

Hozzáadva 06.11.2021

Technikai összetettség

Közepesen nehéz

Az eljárás időtartama

150 perc

Lépések száma az útmutatóban

22

Alkatrészek szükségesek:

Apple iPhone 11 Pro - ragasztó LCD alá
Gyártó: Apple Kód: iPhoneP11-33
Apple iPhone 11 Pro - ragasztó LCD alá
1 120 Ft bruttó 880 Ft nettó
Apple iPhone 11 Pro - Glutén az akkumulátor alatt Adhesive
720 Ft bruttó 560 Ft nettó
Apple iPhone 11 Pro - Akkumulátor 3190 mAh
Gyártó: Apple Kód: iPhone11P-02
Apple iPhone 11 Pro - Akkumulátor 3190 mAh
8 050 Ft bruttó 6 340 Ft nettó

Szerszám cseréhez:

Mindent hozzáadni
ESD Kesztyű (Vékony) - Size L
ESD Kesztyű (Vékony) - Size L

1 200 Ft bruttó

950 Ft nettó

FixPremium - Plasztikkártya
FixPremium - Plasztikkártya

390 Ft bruttó

310 Ft nettó

Spudger - Szétszedő Szerszám (Black)
Spudger - Szétszedő Szerszám (Black)

600 Ft bruttó

470 Ft nettó

Az Apple akkumulátorok képesek 80% -os kapacitást fenntartani 500 töltési cikluson keresztül, ami a legtöbb felhasználó számára körülbelül 18-24 hónapot vesz igénybe. Az akkumulátor kopása azt jelenti, hogy gyakrabban kell tölteni, de le is lelassíthatja iPhone -ját, ezért használja ezt az útmutatót a készülék teljes teljesítményének visszaállításához.

Ez az útmutató a kijelző teljes leválasztására, az alsó hangszóró és a taptic engine eltávolítására vonatkozó utasításokat is tartalmaz az akkumulátor tömítőcsíkjaihoz való jobb hozzáférés érdekében.

A javítás befejezése után kalibrálja az új akkumulátort az optimális teljesítmény érdekében. Töltse fel az akkumulátort 100% -ra, és hagyja még legalább 2 órán át tölteni. Ezután használja az iPhone készüléket, amíg teljesen le nem merül, majd 100% -ig töltse fel megszakítás nélkül.

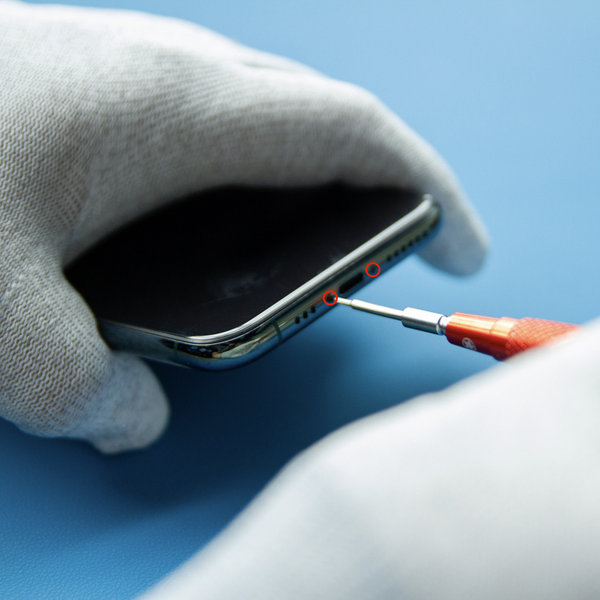

Lépés 1A pentalobe csavarok eltávolítása

Mielőtt hozzáfogna, merítse le az iPhone-t 25% alá, mert a feltöltött Li-ion akkumulátor meggyulladhat vagy felrobbanhat, ha véletlenül felsérti annak felületét.

  • Kapcsolja ki az iPhone-t
  • Csavarja ki a két 6,7 mm hosszú pentalob csavart az iPhone alsó szélén egy Pentalobe csavarhúzóval (Ph0001.2)

Az iPhone megnyitásakor megsérül a vízálló tömítés, ezért legyen kéznél egy póttömítés, mielőtt elkezdené ezt a lépést. Új tömítés nélkül az iPhone nem lesz vízálló.

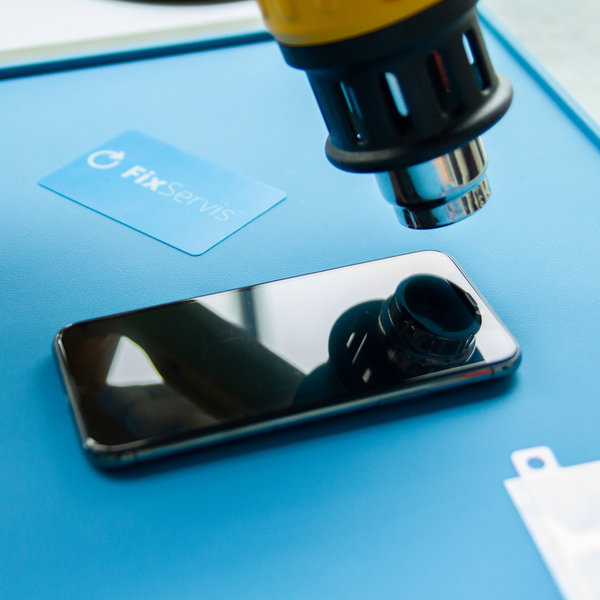

Lépés 2Felnyitás 1

Az iPhone alsó szélének felmelegedése lágyítja a képernyőt védő ragasztót és megkönnyíti a kinyitást.

  • Hajszárítóval vagy melegítő pisztollyal melegítse az iPhone alsó szélét körülbelül 3 percig, hogy a hőmérséklet körülbelül 80 ° C legyen.
  • Ne tegye az iPhone -t a mikrohullámú sütőbe !!!

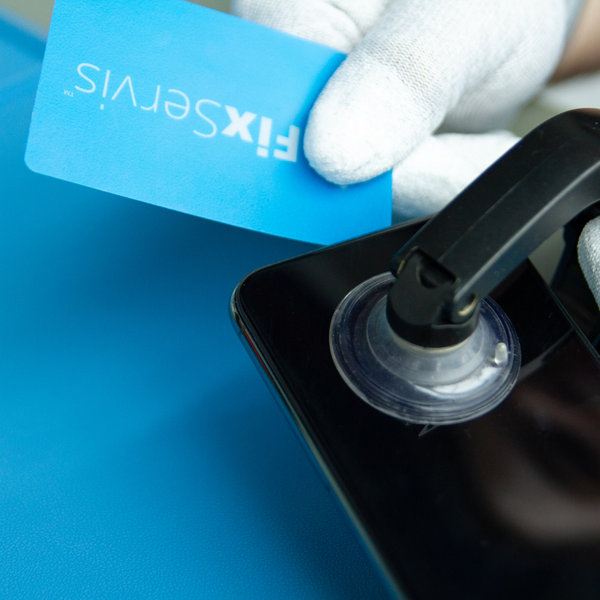

Lépés 3Felnyitás 2

  • Helyezze a tapadókorongokat az iPhone alsó széléhez, egyiket elöl, a másikat hátul, és óvatosan nyomja a helyére.
  • Tartsa biztonságosan az iPhone készülékét, és gyengéden a tapadókorongok segítségével válassza le a képernyőt a telefon hátuljától.
  • Miután a kijelzőt kb. 3 mm -re elválasztotta a hátlaptól, helyezze be a Fixservis kártyát a résbe.

A kijelzőt a helyén tartó ragasztó nagyon erős, ezért a kezdeti rés létrehozása jelentős erőt igényel. Ha nehézségei vannak, melegítse fel újra az alsó szélét, és óvatosan csúsztassa fel és le a képernyőt, hogy gyengítse a ragasztót, amíg akkora rést nem hoz létre hogy a Fixservis kártyát be tudja helyezni.

Lépés 4Felnyitás 3

  • Csúsztassa a Fixservis kártyát a bal alsó sarok körül és a bal szélén felfelé, hogy feloldja a kijelzőt tartó ragasztót.
  • Ismételje meg ugyanezt a jobb alsó sarokban és a jobb szélén.

Ne helyezze be a kártyát túl mélyen, hogy ne sérüljön meg az iPhone belső része.

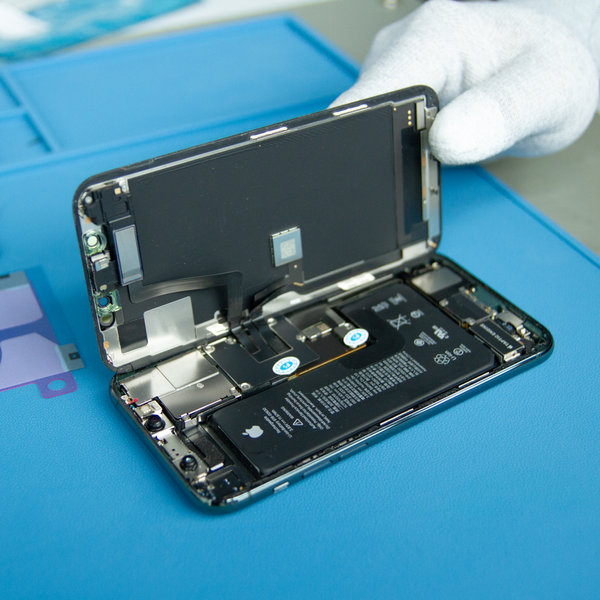

Lépés 5Felnyitás 4

  • Miután sikeresen meglazítottá a ragasztót a szélekenl, távolítsa el a tapadókorongokat.
  • Nyissa meg az iPhone -t úgy, hogy a kijelzőt balra fordítsa, mint egy könyvet.
  • Javasoljuk, a kijelző kitámasztását, hogy véletlenül meg ne szakítsa a kijelzőt tartó lapos flex kábelt.

Egyelőre ne próbálja meg teljesen leválasztani a kijelzőt, mivel néhány törékeny lapos kábel még mindig csatlakoztatja az iPhone alaplapjához.

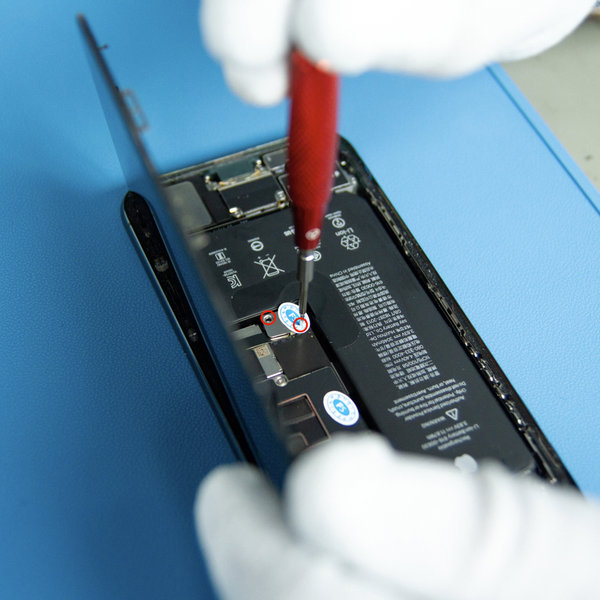

Lépés 6Az akkumulátor csatlakozó fedelének eltávolítása

  • Távolítsa el a két 1,3 mm -es csavart, amely rögzíti a csatlakozó fedelét, és ugyanakkor távolítsa el csipesszel.

A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

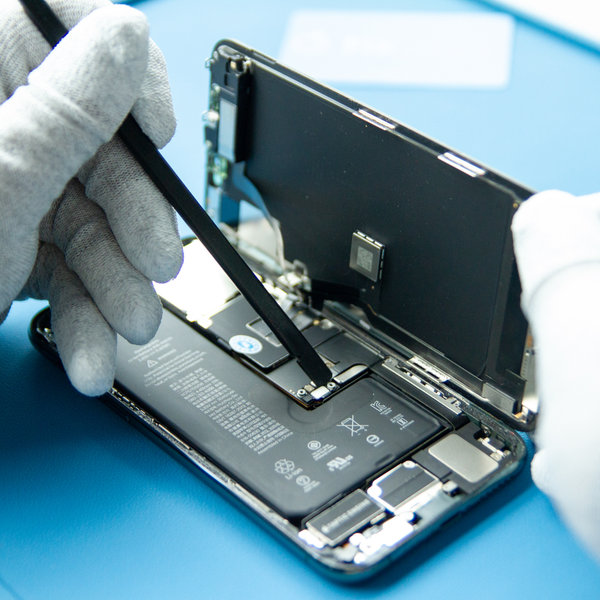

Lépés 7Az akkumulátor lekapcsolása

  • A Spudger hegyével válassza le az alaplapon található akkumulátorcsatlakozót az alaplapról.

Ügyeljen arra, hogy ne sértse meg a fekete szilikon tömítést, amely körülveszi ezt és a többi csatlakozást. Ezek a tömítések kivételes védelmet nyújtanak a víz és a por behatolása ellen.

  • Hajlítsa el kissé a csatlakozót az alaplaptól, hogy elkerülje a véletlen érintkezést a konnektorral és a telefon áramellátásával a javítás során.

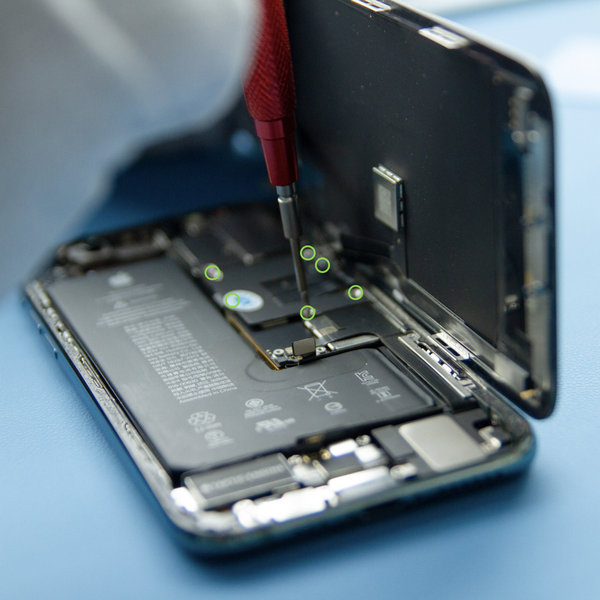

Lépés 8Az alaplap fedelének eltávolítása

  • Távolítsa el az hat 1,3 mm -es csavart egy Pentalobe csavarhúzóval (Y), amely rögzíti a logikai kártya fedelét, és ugyanakkor távolítsa el csipesszel.

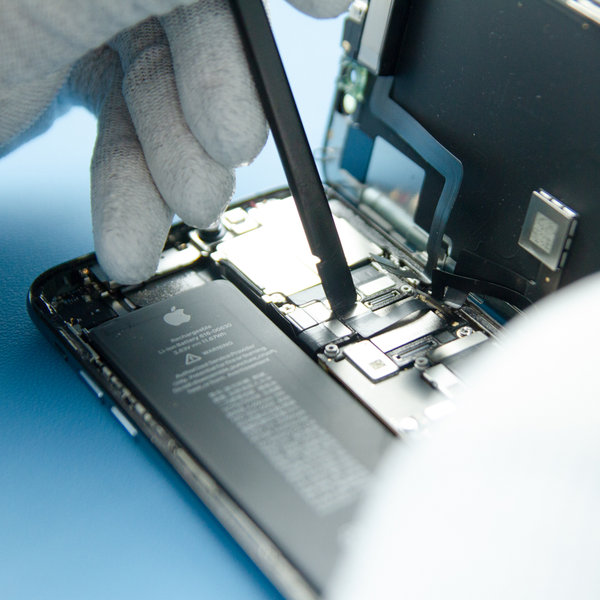

Lépés 9OLED kijelző + digitalizáló és elülső érzékelő leválasztása

  • A Spudger segítségével válassza le az OLED panelt a digitalizáló és az elülső érzékelő csatlakozóját.

Lépés 10A kijelző egységének leválasztása

  • Válassza le a kijelzőt az alaplapról.

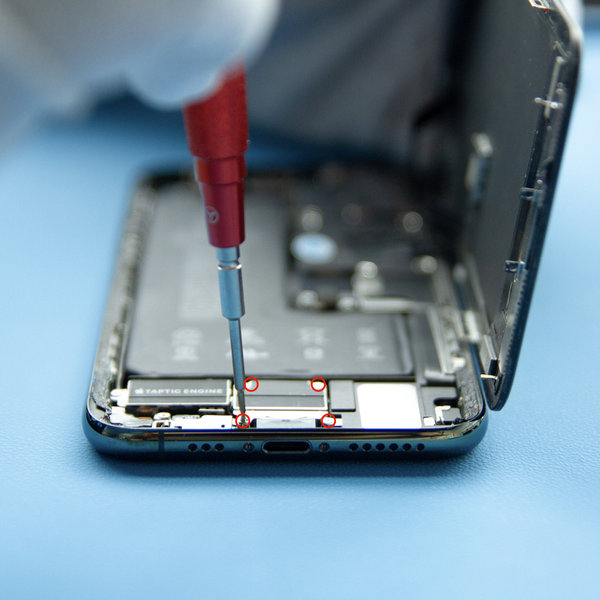

Lépés 11Távolítsa el az akkumulátor csatlakozójának alsó fedelét

  • Pagoda csavarhúzóval csavarja le az akkumulátor csatlakozójának alsó burkolatát, amelyet négy 1,5 mm -es csavar rögzít, és távolítsa el.

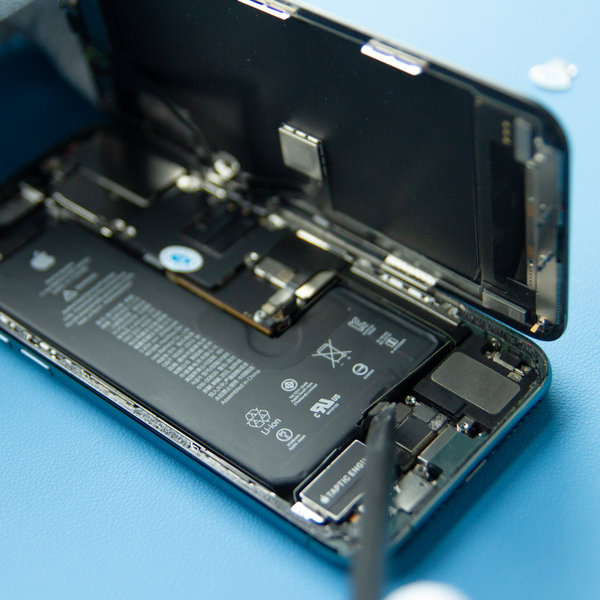

Lépés 12Az akkumulátor alsó csatlakozójának lecsatlakoztatása

  • A Spudger segítségével csatlakoztassa le az akkumulátor alsó kábelét.

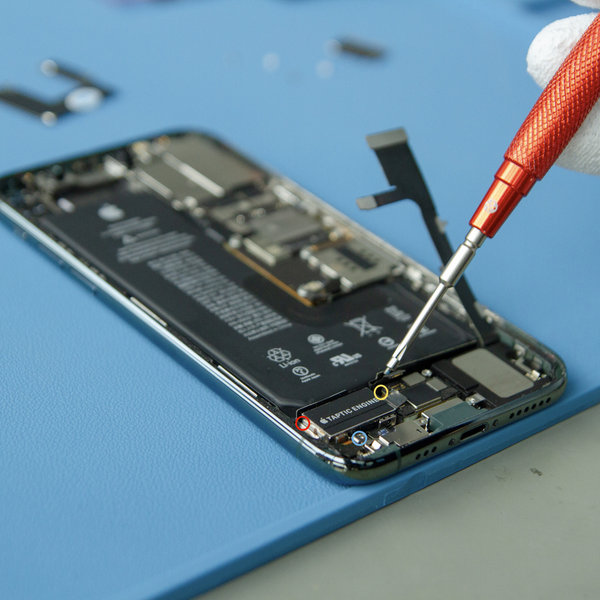

Lépés 13A Taptic Engine lecsatlakoztatása

  • A Spudger segítségével csatlakoztassa le a Taptic Engine-t
  • Egy Pentalobe csavarhú segítségével távolítsa el a Taptic Engine-t rögzítő három csavart:

- 1. 1,9 mm hosszú csavar.

- 2. 1,4 mm hosszú csavar.

- 3. 1,4 mm hosszú csavar.

  • Ezután távolítsa el a Taptic Engine-t.

A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

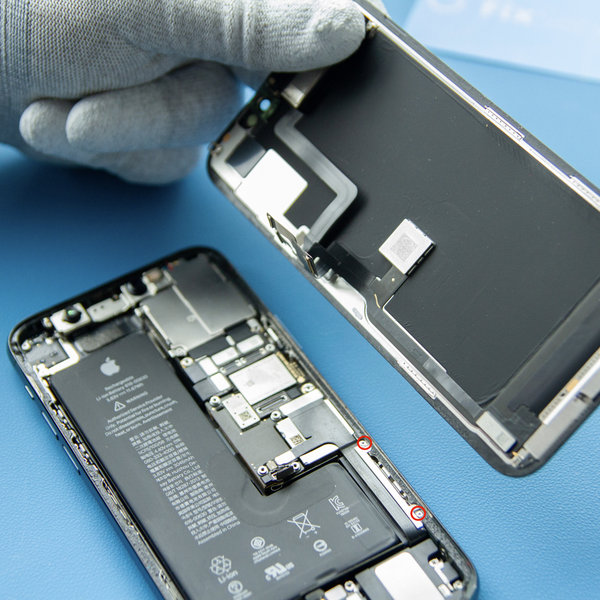

Lépés 14Távolítsa el a flexibilis kábel tartóját

  • Pentalobe csavarhú segítségével csavarja ki a Lightning flex kábel tartóját rögzítő két 1,4 mm -es csavart, majd távolítsa el.

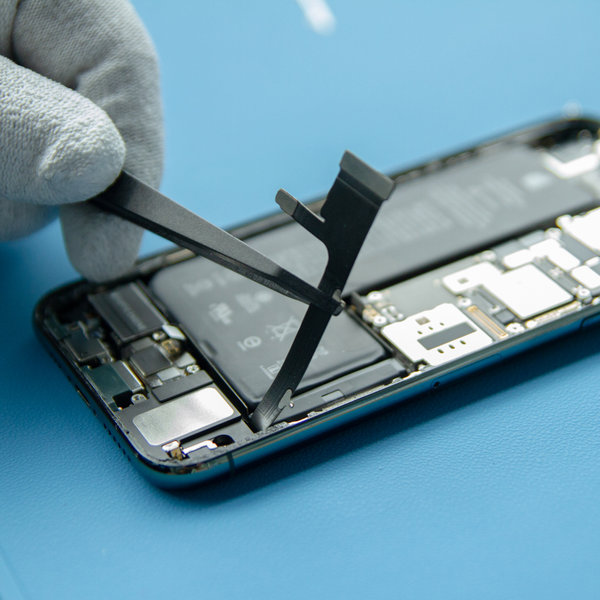

Lépés 15Válassza le a Lightning flex kábelt

  • A Spudger segítségével válassza le a Lightning flex kábel mindkét csatlakozóját az alaplapról.
  • Óvatosan emelje fel a a Lightning flex kábelt, és kissé hajlítsa az iPhone alsó széle felé, hogy jobban hozzáférjen az akkumulátorhoz.

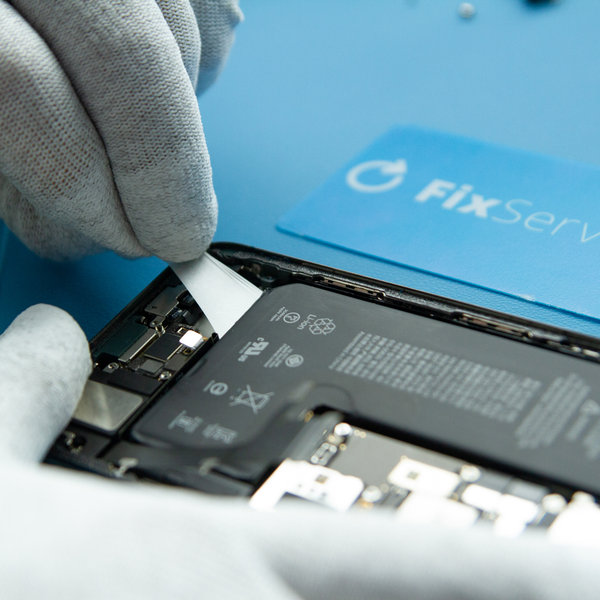

Lépés 16A ragasztó fogantyúk eltávolítása

  • Az akkumulátort hat darab ragasztó fogantyú rögzíti a hátsó tokhoz - három az akkumulátor alsó széle közelében, három pedig felül.
  • Mindegyik ragasztó végén egy vagy két fekete kihúzható fül található, amelyek enyhén ragasztva vannak az akkumulátor oldalsó széleihez.
  • Fogja meg egyszerre a füleket, és lassan húzza le a ragasztót az akkumulátorról.
  • Ismételje meg ezt a folyamatot minden oldalról.

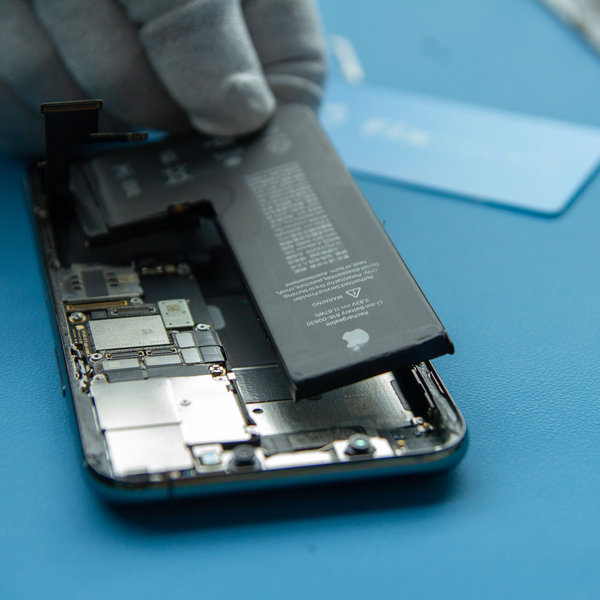

Lépés 17Akkumulátor eltávolítása

  • Vegye ki az akkumulátort a Spudger segítségével.

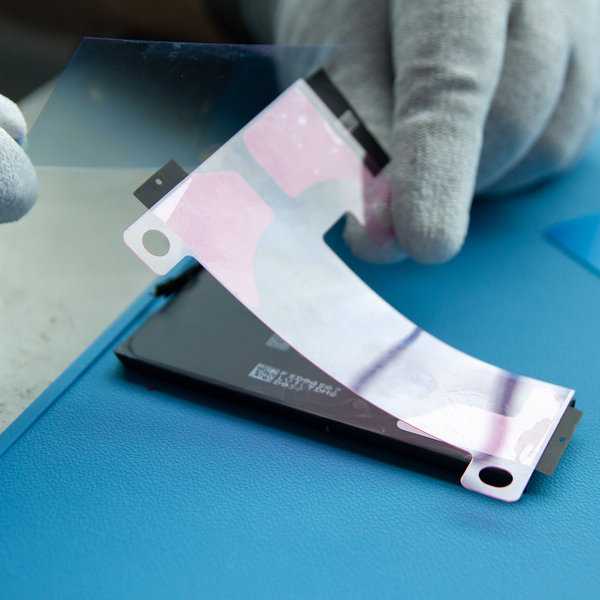

Lépés 18Új ragasztószalag ragasztása az új akkumulátorra

  • Húzza le a kék műanyag lapot az új ragasztószalag-készletről, és dobja el.
  • Óvatosan helyezze a ragasztószalagokat az akkumulátorra, és ragassza a helyükre az ábrán látható módon.
  • Ujjai vagy kendő segítségével erősen nyomja a csíkokat az akkumulátorra.
  • Középen való megnyomással, ragassza le a fekete ellenőrző címkét az akkumulátorhoz.

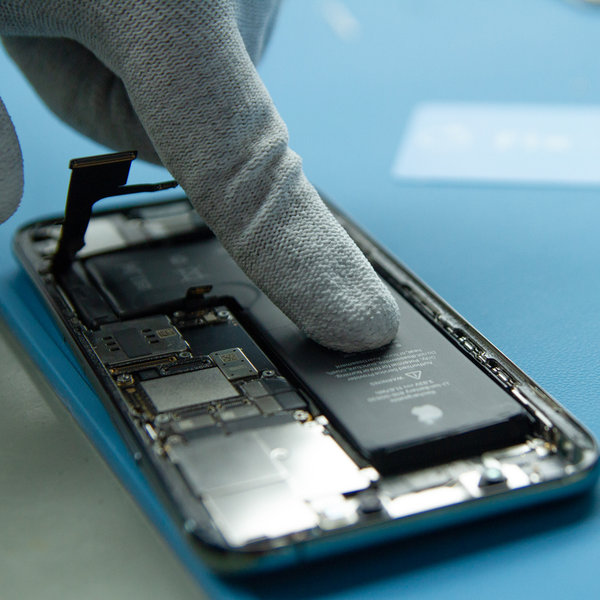

Lépés 19Az új akkumulátor behelyezése

  • Óvatosan helyezze be az akkumulátort az iPhone -ba.
  • Győződjön meg arról, hogy az akkumulátor csatlakozója szintben van az alaplappal.

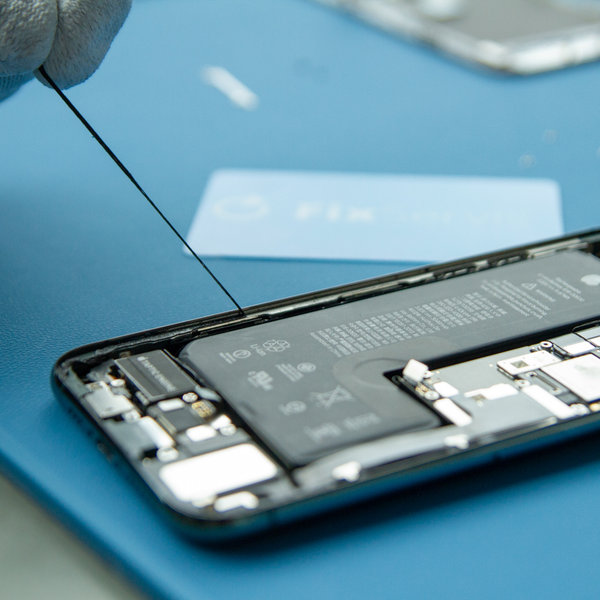

Lépés 20Távolítsa el a régi ragasztót az iPhone szélei mentén

  • Távolítsa el a régi ragasztót az iPhone szélei mentén.

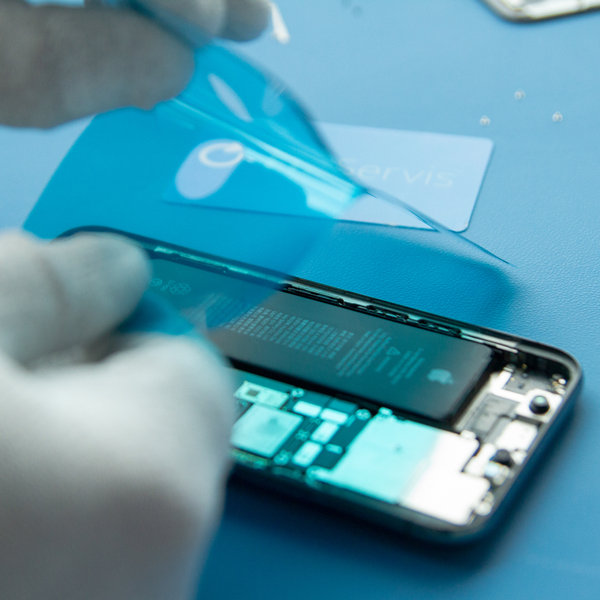

Lépés 21Új ragasztó ragasztása az iPhone szélei körül

  • Ragassza az új ragasztót az LCD Adhesive alá
  • Csatlakoztassa újra az akkumulátort.

Az új ragasztó biztosítja az iPhone víz- és porállóságát.

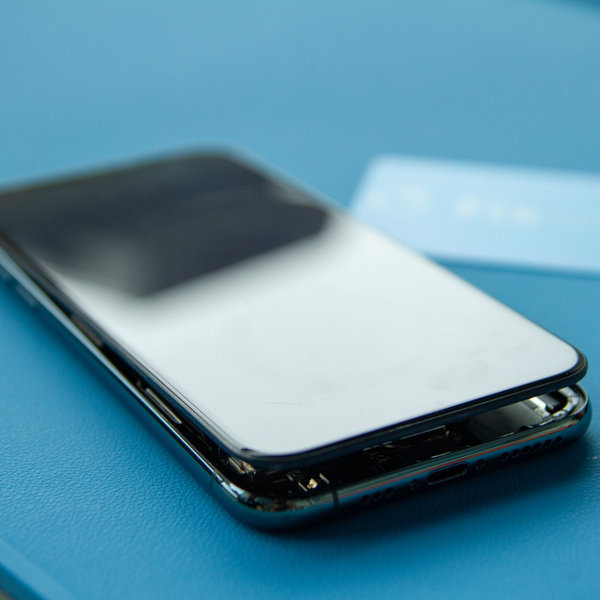

Lépés 22Az iPhone osszeszerelése

Az beszereléshez kövesse ezeket az utasításokat fordított sorrendben.
