Az iPhone 6s LCD kijelző cseréje során a Home gombot is át kell szerelni az új panelre. A készülék így őrzi meg Touch ID funkcióját. Webshopunk az iPhone 6s készülékek karbantartásához és szereléséhez szükséges eszközök és szerszámok széles választékával rendelkezik. Igény esetén személyesen is felkereshet minket szervizpontjaink egyikén, az okostelefonok szerelését pedig megvárásra is elvégezzük.

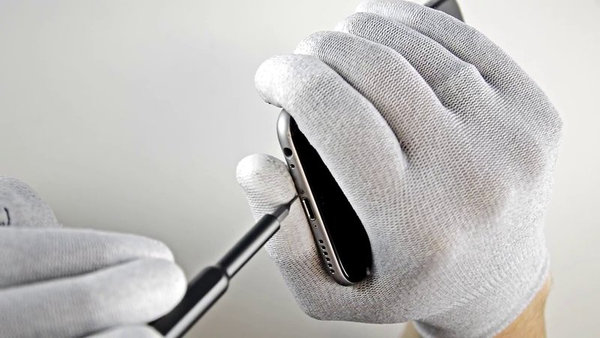

Lépés 1Pentalobe csavarok eltávolítása

 A lépés megkezdése előtt a telefon töltöttségi szintje nem haladhatja meg a 25%-ot. Ha a töltött lítium-ionos akkumulátort véletlenül megsértjük, akkor az lángba borulhat vagy akár fel is robbanhat.

Az iPhone-t kikapcsoljuk.

A Lightning csatlakozó két oldalán eltávolítjuk a 2 db 3,4 mm P2 Pentalobe csavart.

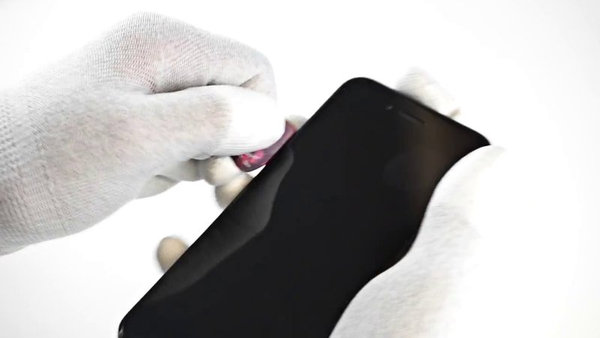

Lépés 2A készülék felnyitása

 Az iPhone 6s kijelzőjét egy vékony ragasztóréteg rögzíti a telefontesthez, a készülék teljes kerületén. Az összeszerelés előtt érdemes egy új ragasztóréteget beszerezni és a régi réteget erre cserélni. Ha mégsem használunk új ragasztót, elméletben a készülék akkor sem nem veszít a funkcióiból, ugyanúgy használható, mint a szerelés előtt.

A tapadókorongot a kijelző bal alsó sarkára helyezzük, de a Home gombot elkerüljük, nem érintjük a tapadókoronggal.

 Győződjünk meg arról, hogy a tapadókorong tökéletesen illeszkedik és tapad a kijelzőhöz.

A tapadókorongot addig mozgatjuk és húzzuk felfelé, amíg egy kis rés nem keletkezik a kijelző és a telefontest közt.

 Ez időigényes folyamat, ezért kellő óvatossággal és türelemmel járunk el.

 Ha a kijelző túl erősen tart, akkor hajszárítóval vagy hőfúvó pisztollyal meglazíthatjuk a ragasztót.

A spudger-t vagy műanyag háromszöget a résbe helyezzük és amíg a tapadókoronggal felfelé húzzuk a kijelzőt, addig a spudger-rel a telefontestet óvatos mozdulatokkal lefelé mozgatjuk.

A spudger vagy műanyag háromszög segítségével óvatosan körbejárjuk a kijelzőt a telefon teljes kerületén, közben folyamatosan húzzuk felfelé a tapadókorongot.

Ha már a képernyőt fel tudjuk nyitni, a tapadókorongot eltávolítjuk.

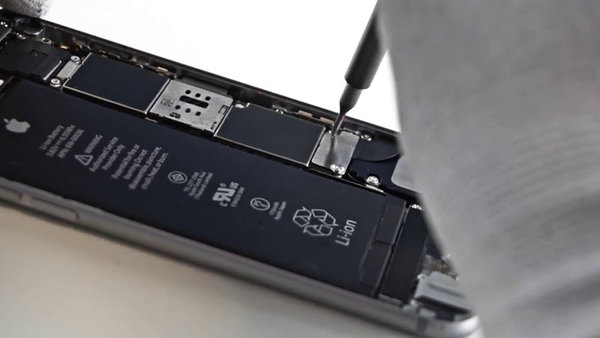

Lépés 3Akkumulátor vezetékét védő fedél csavarjainak eltávolítása

A következő csavarokat távolítjuk el:

Először a 2,9 mm-es csavart

Majd a 2,2 mm-es csavart

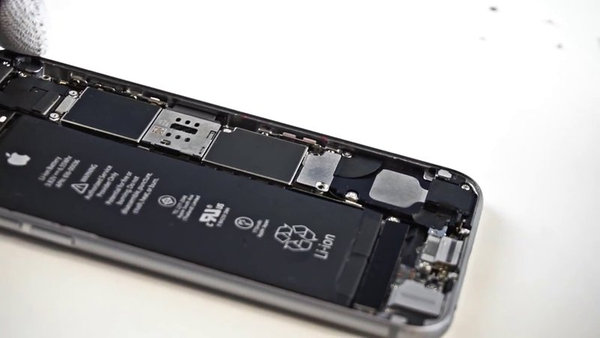

Lépés 4Az akkumulátor vezetékét védő fedél eltávolítása

A fémfedelet eltávolítjuk az iPhone alaplapjáról.

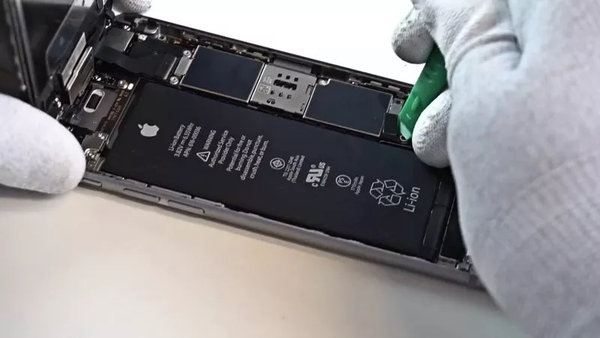

Lépés 5Akkumulátor csatlakozó lecsatolása

A műanyag spudger segítségével óvatosan lecsatoljuk az alaplapi csatlakozóról az akkumulátor vezetékét.

 Óvatosan dolgozzunk, hogy hirtelen vagy erős mozdulattal ne tépjük le az egész alaplapi csatlakozót. Ha az egész alaplaphoz rögzített csatlakozó felszakad, akkor azzal elég nagy kárt tudunk okozni a készülékben.

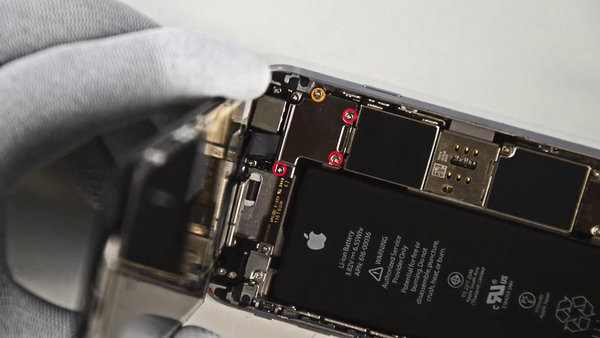

Lépés 6Az LCD vezetékeit védő fedél csavarjainak eltávolítása

A fedelet négy csavar rögzíti, első lépésben ezeket távolítjuk el:

  • • 3 db. 1,2 mm-es csavar
  • • 1 db. 2,8 mm-es csavar

 Ha a csavarokat nem a megfelelő helyre csavarjuk vissza, akkor akár az alaplapot is megsérthetjük, valamint további alkatrészekben is kárt tehetünk. Ezért is fontos, hogy megjegyezzük, melyik csavar hová is való.

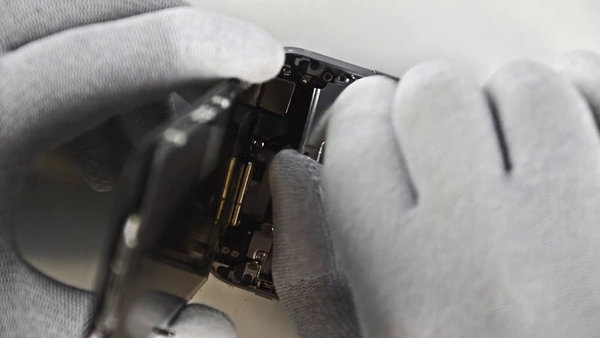

Lépés 7Az LCD vezetékeit védő fedél eltávolítása

A fémfedelet levesszük az alapról.

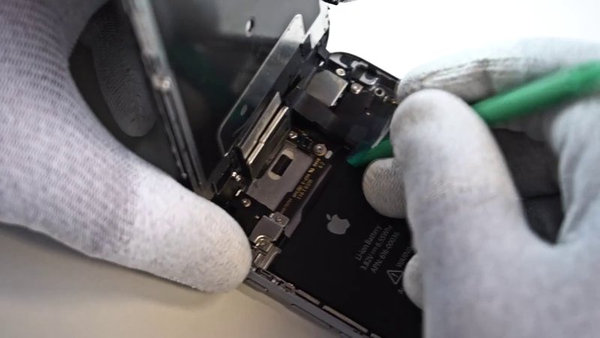

Lépés 8Előlapi kamera lecsatolása

A képen is látható módon a műanyag spudger vagy körmünk segítségével lecsatoljuk az előlapi kamerát.

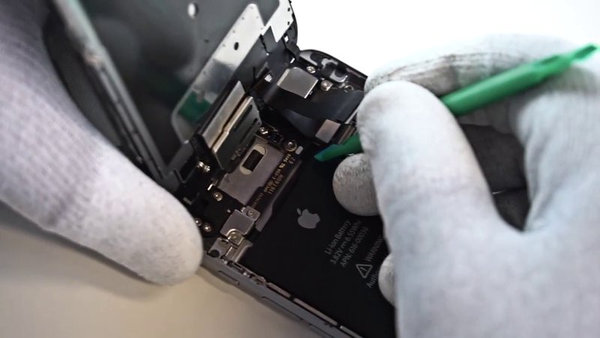

Lépés 9Érintőüveg kábelének lecsatolása

Ehhez a spudger laposabb végét használjuk.

 A visszaszerelés során arra is oda kell figyelni, hogy ne a csatlakozó közepére fejtsünk ki nyomást, hanem először az egyik, majd a mások szélére. Ellenkező esetben a csatlakozó akár meg is sérülhet.

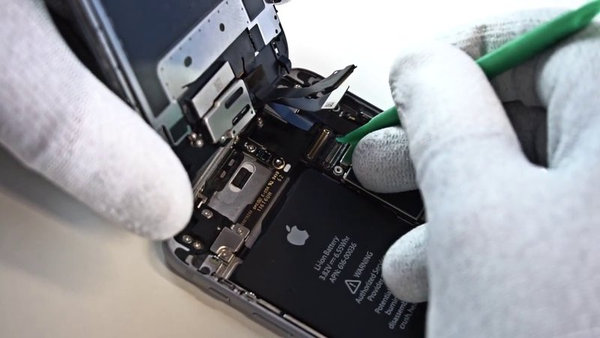

Lépés 10LCD vezeték lecsatolása

 Mielőtt nekilátunk az LCD vezeték lecsatolásának, győződjünk meg arról, hogy az akkumulátort már lecsatoltuk-e.

A lecsatoláshoz spudger-t vagy a körmünket használjuk.

 A telefon összeszerelése közben a kijelző adatkábele hajlamos arra, hogy „kiugorjon” a csatlakozóból. Ha ez bekövetkezik, akkor a készülék bekapcsolását követően a képernyő üres marad, vagy fehér csíkok jelenhetnek meg rajta. Ebben az esetben újra kell csatlakoztatni az adatkábelt – előtte viszont az akkumulátort is lecsatoljuk, majd az adatkábel visszacsatolását követően újra csatlakoztatjuk.

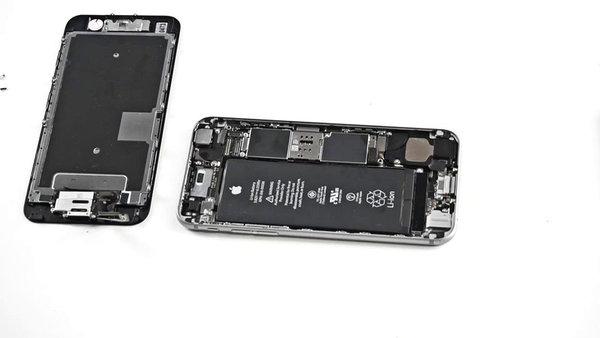

Lépés 11LCD panel eltávolítása

Miután minden kábelt és csatlakozót lecsatoltunk, szétkapcsoltunk, a kijelzőt levesszük.

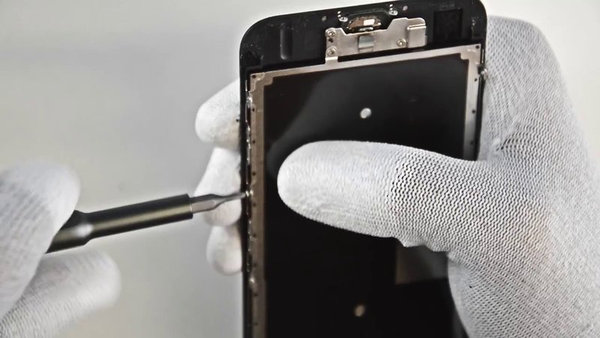

Lépés 12LCD keret leszerelése

További képek megjelenítése
(+2)

További fotók elrejtése

Az LCD panel kerületén összesen 9 db. csavart kell eltávolítani. Ehhez PH000 csavarhúzót használunk.

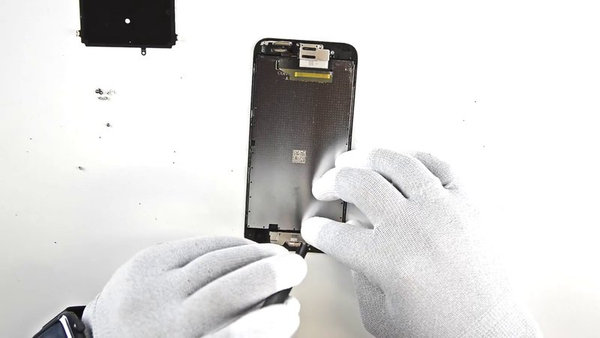

Lépés 13Home gomb

A Home gombot 3 db. Phillips 1,7 mm-es csavar rögzíti, ezeket eltávolítjuk.

A Home gomb tokját megemeljük.

Majd eltávolítjuk.

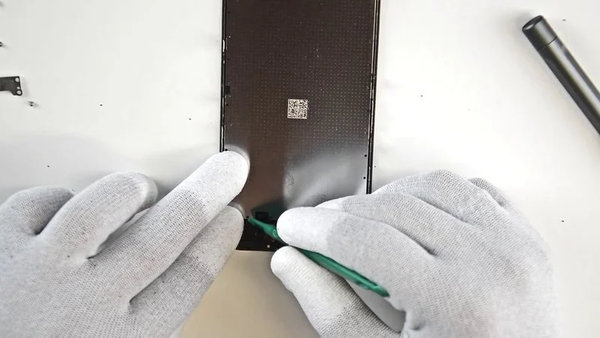

Lépés 14Home gomb kábel lecsatolása

A spudger segítségével lecsatoljuk a Home gombot a kijelzőről.

A Home gomb kijelző felőli oldalát óvatosan lenyomjuk, majd kiemeljük.

 A Home gomb foglalata nagyon vékony és sérülékeny, ezért a Home gombot óvatosan, mégis folyamatos erővel távolítjuk el.

A Home gombbal együtt a lecsatolt flex kábelt is kiemeljük.

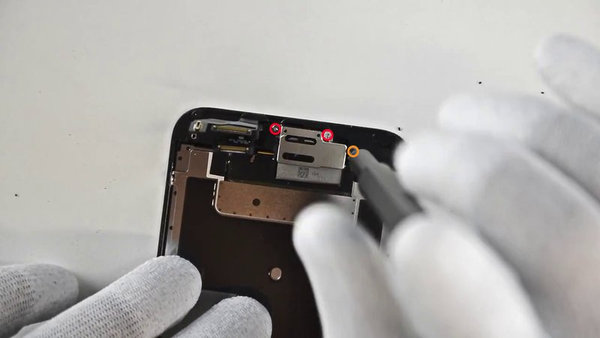

Lépés 15Hangszóró leszerelése

3 db csavart kell eltávolítani:

(piros) 2 db 2,3 mm csavar

(narancssárga) 1 db 1,3 mm csavar

Majd eltávolítjuk a fedőlapot.

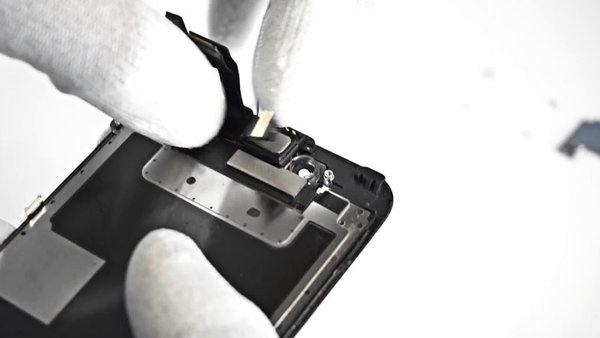

Lépés 16Előlapi kamera megemelése

A spudger vékony, lapos fejének segítségével megemeljük az előlapi kamerát.

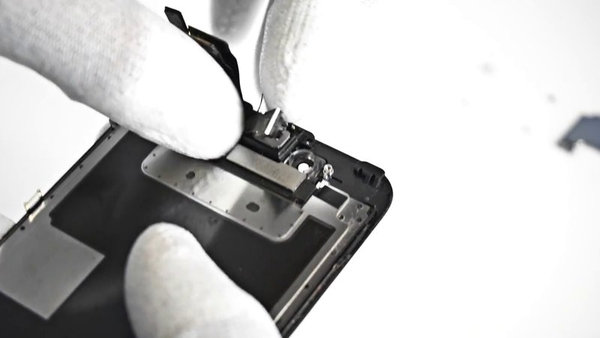

Lépés 17Hangszóró leszerelése

A kiemelt kamerát oldalra fordítjuk, a hangszórót eltávolítjuk.

Az új hangszórót a helyére tesszük és bekötjük.

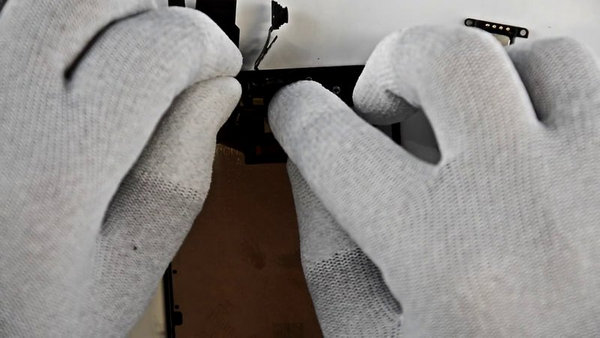

Lépés 18Előlapi kamera proximity szenzor leszerelése

Óvatosan szétkapcsoljuk a szenzort és az előlapi kamerát. Csipesz segítségével eltávolítjuk a műanyag keretet.

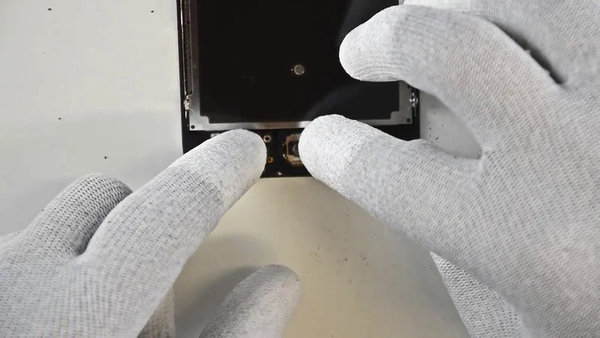

Lépés 19Home gomb visszaszerelése

A Home gombot az új LCD panelhez rögzítjük, majd óvatosan összeszereljük a készüléket, az útmutató alapján, fordított sorrendben
