iPhone 13 akkumulátor csere

Added on 08.11.2021

Technická náročnosť

Közepesen nehéz

Trvanie postupu

60 perc

Počet krokov v návode

17

Az Apple akkumulátorok képesek 80% -os kapacitást fenntartani 500 töltési cikluson keresztül, ami a legtöbb felhasználó számára körülbelül 18-24 hónapot vesz igénybe. Az akkumulátor kopása azt jelenti, hogy gyakrabban kell tölteni, de le is lelassíthatja iPhone -ját, ezért használja ezt az útmutatót a készülék teljes teljesítményének visszaállításához.

Ez az útmutató a kijelző teljes leválasztására, az alsó hangszóró és a taptic engine eltávolítására vonatkozó utasításokat is tartalmaz az akkumulátor tömítőcsíkjaihoz való jobb hozzáférés érdekében.

A javítás befejezése után kalibrálja az új akkumulátort az optimális teljesítmény érdekében. Töltse fel az akkumulátort 100% -ra, és hagyja még legalább 2 órán át tölteni. Ezután használja az iPhone készüléket, amíg teljesen le nem merül, majd 100% -ig töltse fel megszakítás nélkül.

Lépés 1
A pentalobe csavarok eltávolítása

A pentalobe csavarok eltávolítása

Mielőtt hozzáfogna, merítse le az iPhone-t 25% alá, mert a feltöltött Li-ion akkumulátor meggyulladhat vagy felrobbanhat, ha véletlenül felsérti annak felületét.

  • Kapcsolja ki az iPhone-t.

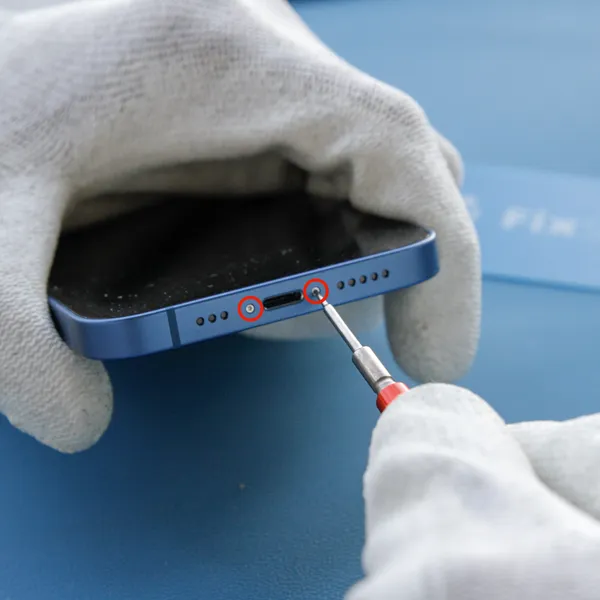

  • Csavarja ki a két 6,75 mm hosszú pentalob csavart az iPhone alsó szélén egy Pentalobe csavarhúzóval (Ph0001.2).

Az iPhone megnyitásakor megsérül a vízálló tömítés, ezért legyen kéznél egy póttömítés, mielőtt elkezdené ezt a lépést. Új tömítés nélkül az iPhone nem lesz vízálló.

Lépés 2
Felnyitás 1

Felnyitás 1

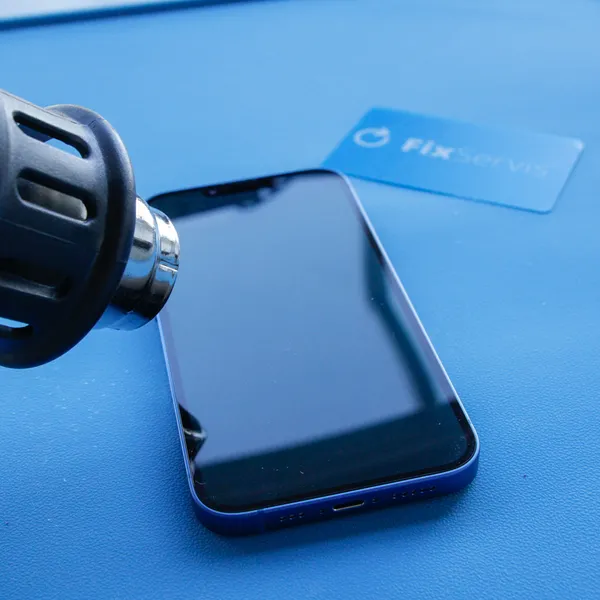

Az iPhone alsó szélének felmelegedése lágyítja a képernyőt védő ragasztót és megkönnyíti a kinyitást.

  • Hajszárítóval vagy melegítő pisztollyal melegítse az iPhone alsó szélét körülbelül 3 percig, hogy a hőmérséklet körülbelül 80 ° C legyen.
  • Ne tegye az iPhone -t a mikrohullámú sütőbe !!!

Lépés 3
Felnyitás 2

Felnyitás 2

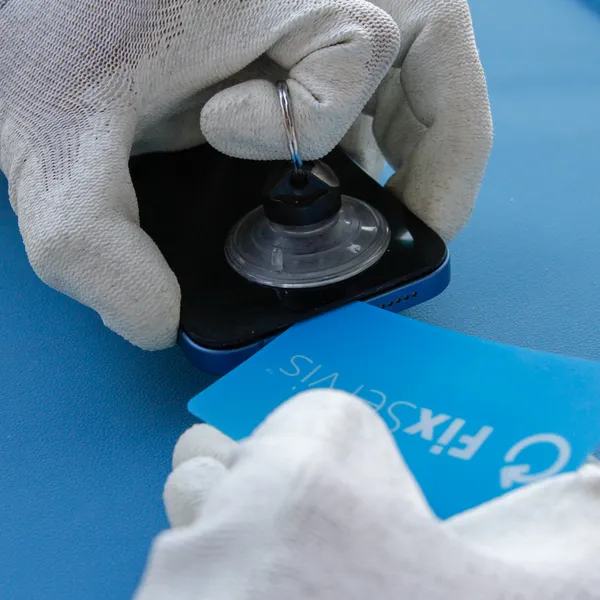

  • Helyezze a tapadókorongokat az iPhone alsó széléhez, egyiket elöl, a másikat hátul, és óvatosan nyomja a helyére.
  • Tartsa biztonságosan az iPhone készülékét, és gyengéden a tapadókorongok segítségével válassza le a képernyőt a telefon hátuljától.
  • Miután a kijelzőt kb. 3 mm -re elválasztotta a hátlaptól, helyezze be a Fixservis kártyát a résbe.

A kijelzőt a helyén tartó ragasztó nagyon erős, ezért a kezdeti rés létrehozása jelentős erőt igényel. Ha nehézségei vannak, melegítse fel újra az alsó szélét, és óvatosan csúsztassa fel és le a képernyőt, hogy gyengítse a ragasztót, amíg akkora rést nem hoz létre hogy a Fixservis kártyát be tudja helyezni.

Lépés 4
Felnyitás 3

Felnyitás 3

  • Miután sikeresen meglazítottá a ragasztót a szélekenl, távolítsa el a tapadókorongokat.

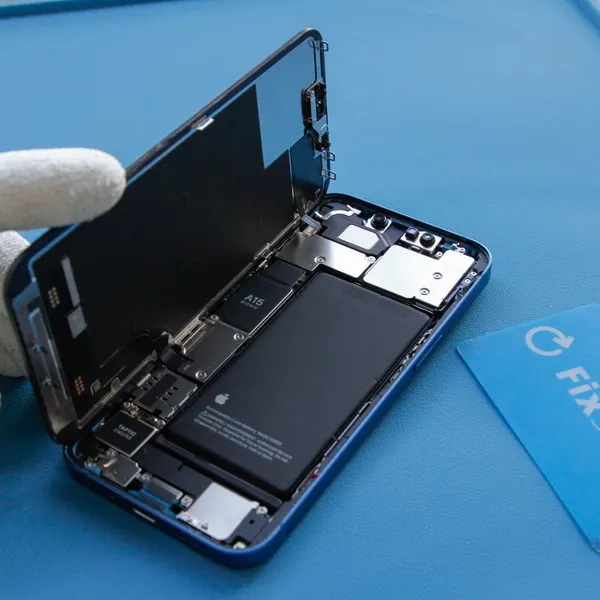

  • Nyissa meg az iPhone -t úgy, hogy a kijelzőt balra fordítsa, mint egy könyvet.
  • Javasoljuk, a kijelző kitámasztását, hogy véletlenül meg ne szakítsa a kijelzőt tartó lapos flex kábelt.

Egyelőre ne próbálja meg teljesen leválasztani a kijelzőt, mivel néhány törékeny lapos kábel még mindig csatlakoztatja az iPhone alaplapjához.

Lépés 5
Az akkumulátor és kijelző csatlakozó fedelének eltávolítása

Az akkumulátor és kijelző csatlakozó fedelének eltávolítása
Az akkumulátor és kijelző csatlakozó fedelének eltávolítása #1
Az akkumulátor és kijelző csatlakozó fedelének eltávolítása #2
Az akkumulátor és kijelző csatlakozó fedelének eltávolítása #3

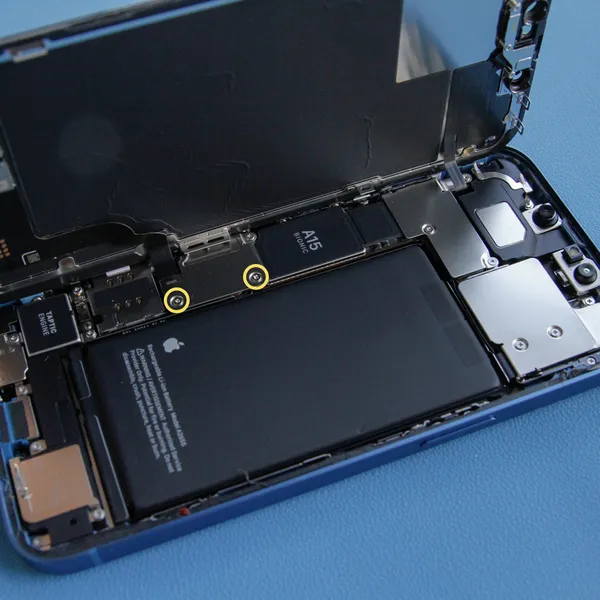

  • Távolítsa el a két 1,25 mm -es csavart egy Pentalobe csavarhúzóval (Y), amelyek rögzítik a csatlakozó fedelét, és ugyanakkor távolítsa el csipesszel.

A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

Lépés 6

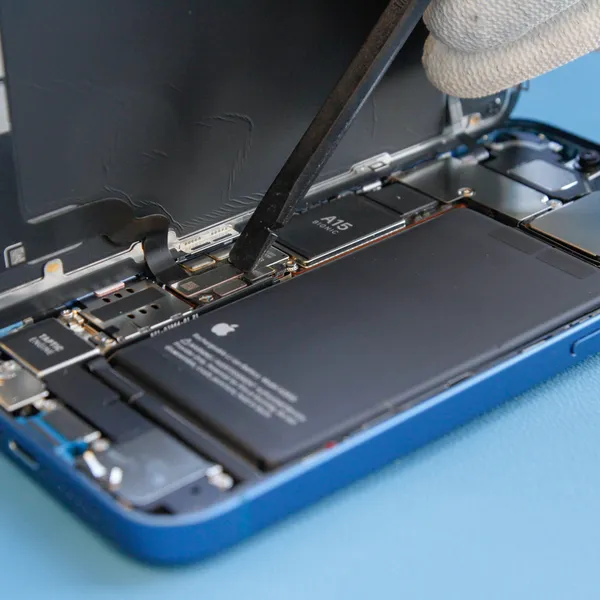

Az akkumulátor lekapcsolása

Az akkumulátor lekapcsolása

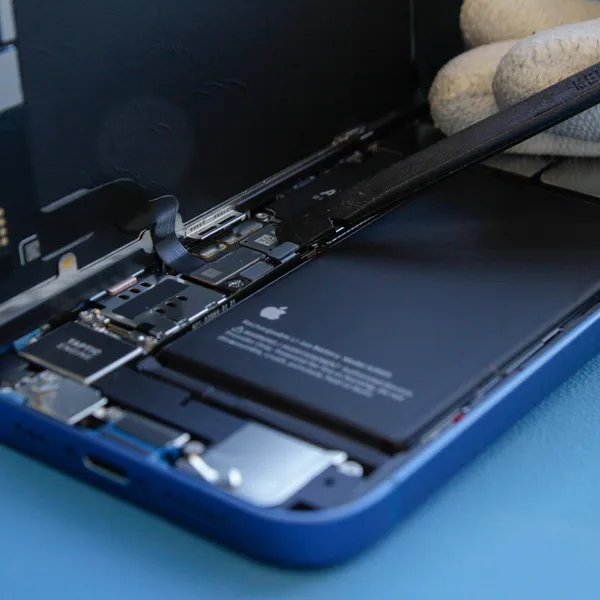

  • A Spudger hegyével válassza le az alaplapon található akkumulátorcsatlakozót az alaplapról.
  • Hajlítsa el kissé a csatlakozót az alaplaptól, hogy elkerülje a véletlen érintkezést a konnektorral és a telefon áramellátásával a javítás során.

Lépés 7
OLED kijelző + digitalizáló leválasztása

OLED kijelző + digitalizáló leválasztása
  • A Spudger segítségével válassza le az OLED panelt és a digitalizáló csatlakozóját.

Lépés 8
Távolítsa el az elülső érzékelő csatlakozójának fedelét

Távolítsa el az elülső érzékelő csatlakozójának fedelét
Távolítsa el az elülső érzékelő csatlakozójának fedelét #1
Távolítsa el az elülső érzékelő csatlakozójának fedelét #2
Távolítsa el az elülső érzékelő csatlakozójának fedelét #3

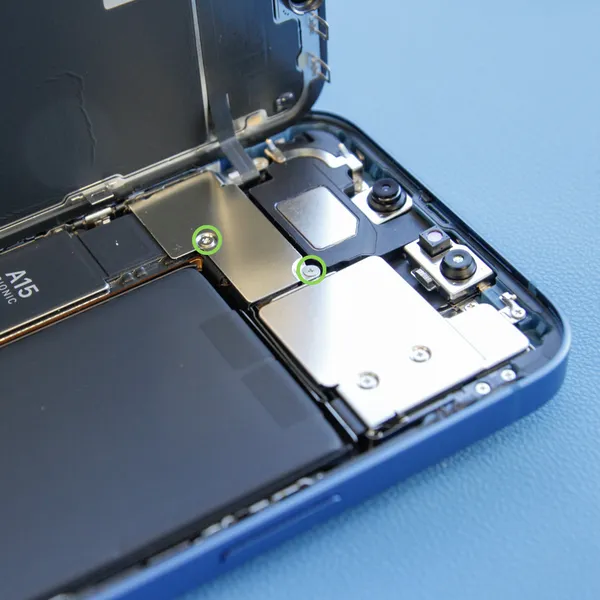

  • Pentalobe csavarhúzóval távolítsa el a két 1,1 mm -es csavart, amelyek az érzékelő elülső csatlakozójának fedelét rögzítik:
  • Ezután távolítsa el a fedelet.

A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

Lépés 9
Válassza le az elülső érzékelő csatlakozóját

Válassza le az elülső érzékelő csatlakozóját
  • Csatlakoztassa le az elülső érzékelőegység kábelcsatlakozóját a Spudger vagy a körme segítségével.

Lépés 10

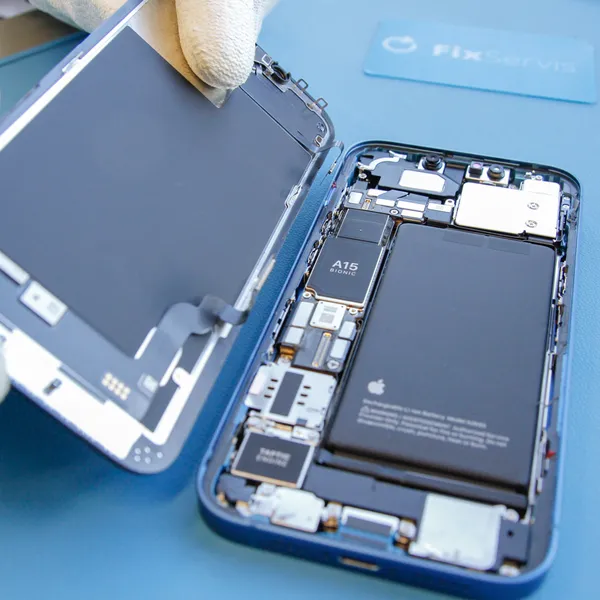

Távolítsa el a kijelzőegységet

Távolítsa el a kijelzőegységet
  • Távolítsa el a kijelzőegységet.

Lépés 11
A ragasztó fogantyúk eltávolítása

A ragasztó fogantyúk eltávolítása
A ragasztó fogantyúk eltávolítása #1
A ragasztó fogantyúk eltávolítása #2
A ragasztó fogantyúk eltávolítása #3
A ragasztó fogantyúk eltávolítása #4
A ragasztó fogantyúk eltávolítása #5

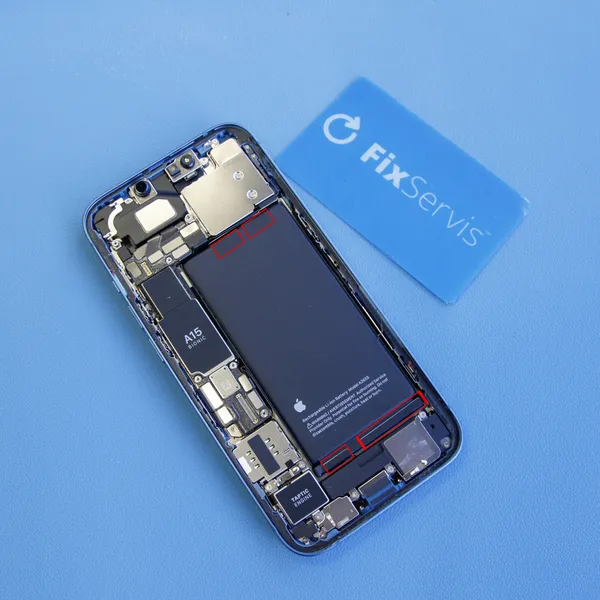

  • Négy darab rugalmas ragasztó tartja a helyén az akkumulátort - kettő a felső szélén és kettő az alsó szélén.
  • Minden ragasztódarab egyik végén fekete levonó található, amely könnyedén le van ragasztva és rá van hajtva az akkumulátor tetejére.
  • Tompa csipesz segítségével fogja meg egyszerre a füleket, és lassan húzza le a ragasztót az akkumulátorról.
  • Ismételje meg ezt a folyamatot minden oldalról.

Lépés 12
Akkumulátor eltávolítása

Akkumulátor eltávolítása
Akkumulátor eltávolítása #1
Akkumulátor eltávolítása #2

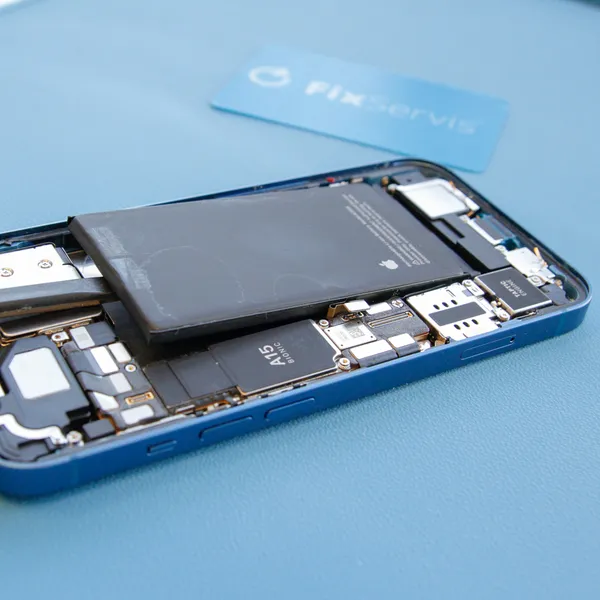

  • Vegye ki az akkumulátort a Spudger segítségével.
  • Az akkumulátor eltávolításakor tisztítsa meg az iPhone belsejét az elektronikus érintkezők tisztítására tervezett IPA Plus tisztítószerrel.

Lépés 13
Távolítsa el a régi ragasztót az iPhone szélei mentén

Távolítsa el a régi ragasztót az iPhone szélei mentén

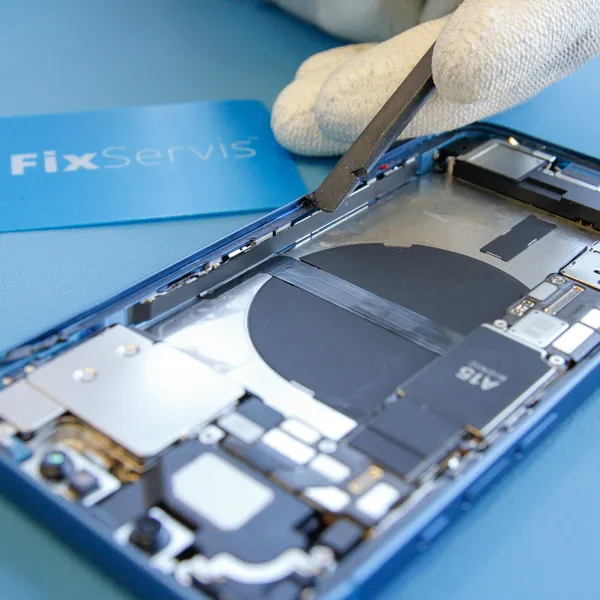

  • Távolítsa el a régi ragasztót az iPhone szélei mentén.

Lépés 14

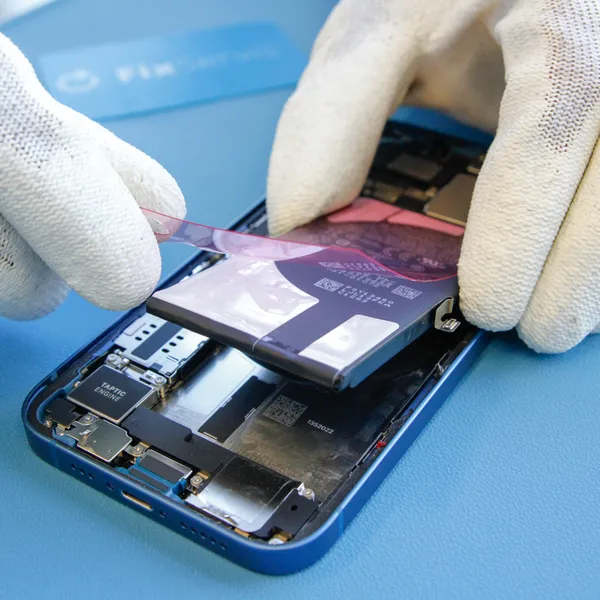

Új ragasztószalag ragasztása az új akkumulátorra

Új ragasztószalag ragasztása az új akkumulátorra
  • Húzza le a kék műanyag lapot az új ragasztószalag-készletről, és dobja el.
  • Óvatosan helyezze a ragasztószalagokat az akkumulátorra, és ragassza a helyükre az ábrán látható módon.
  • Ujjai vagy kendő segítségével erősen nyomja a csíkokat az akkumulátorra.
  • Középen való megnyomással, ragassza le a fekete ellenőrző címkét az akkumulátorhoz.

Lépés 15

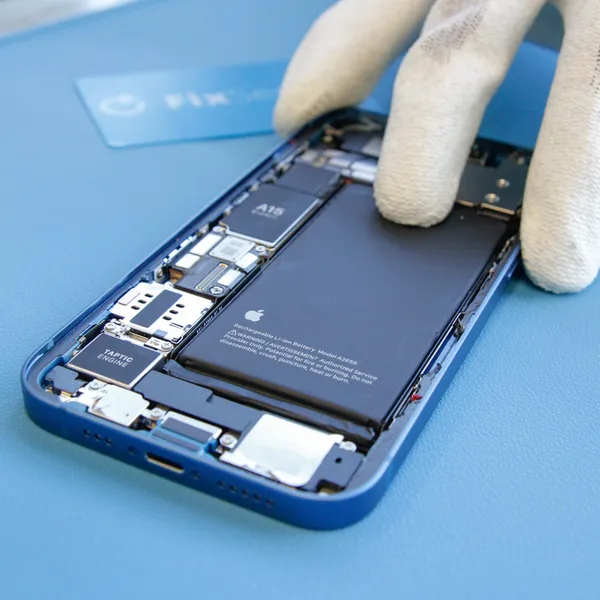

Az új akkumulátor behelyezése

Az új akkumulátor behelyezése
  • Óvatosan helyezze be az akkumulátort az iPhone -ba.
  • Győződjön meg arról, hogy az akkumulátor csatlakozója szintben van az alaplappal.

Lépés 16

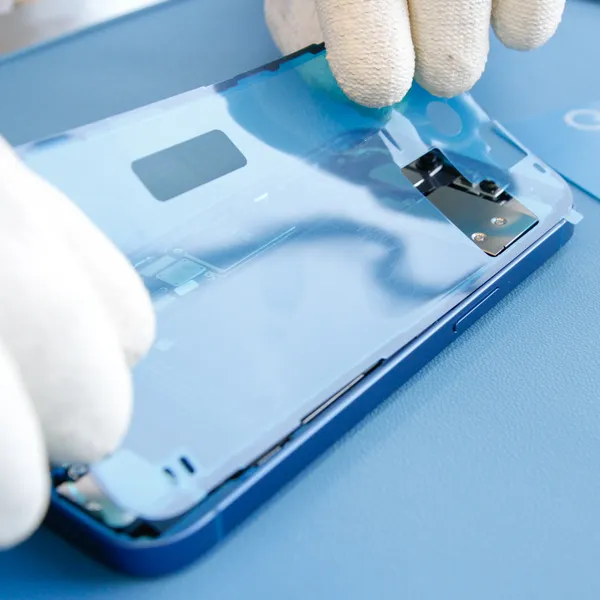

Új ragasztó ragasztása az iPhone szélei körül

Új ragasztó ragasztása az iPhone szélei körül
Új ragasztó ragasztása az iPhone szélei körül #1
Új ragasztó ragasztása az iPhone szélei körül #2
Új ragasztó ragasztása az iPhone szélei körül #3
  • Ragassza rá az új ragasztót az iPhone széleire.
  • Csatlakoztassa újra az akkumulátort.

Az új ragasztó biztosítja az iPhone víz- és porállóságát.

Lépés 17
Az iPhone osszeszerelése

Az iPhone osszeszerelése

Az beszereléshez kövesse ezeket az utasításokat fordított sorrendben.
