Az Apple akkumulátorok képesek 80% -os kapacitást fenntartani 500 töltési cikluson keresztül, ami a legtöbb felhasználó számára körülbelül 18-24 hónapot vesz igénybe. Az akkumulátor kopása azt jelenti, hogy gyakrabban kell tölteni, de le is lelassíthatja iPhone -ját, ezért használja ezt az útmutatót a készülék teljes teljesítményének visszaállításához.
Ez az útmutató a kijelző teljes leválasztására, az alsó hangszóró és a taptic engine eltávolítására vonatkozó utasításokat is tartalmaz az akkumulátor tömítőcsíkjaihoz való jobb hozzáférés érdekében.
A javítás befejezése után kalibrálja az új akkumulátort az optimális teljesítmény érdekében. Töltse fel az akkumulátort 100% -ra, és hagyja még legalább 2 órán át tölteni. Ezután használja az iPhone készüléket, amíg teljesen le nem merül, majd 100% -ig töltse fel megszakítás nélkül.

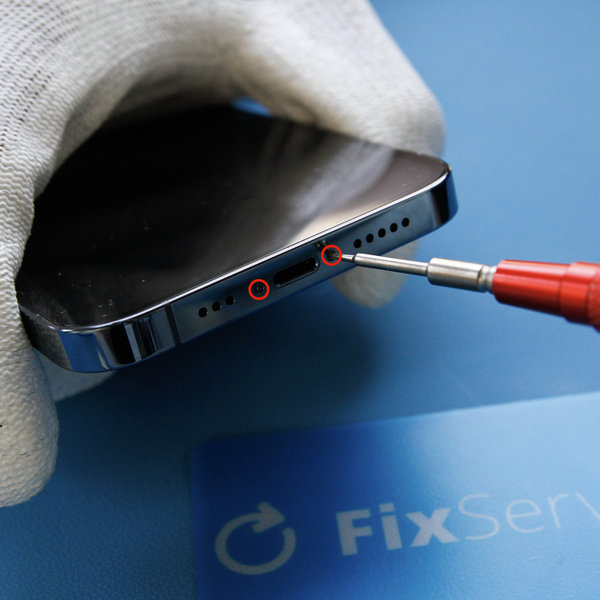

Lépés 1A pentalobe csavarok eltávolítása
Mielőtt hozzáfogna, merítse le az iPhone-t 25% alá, mert a feltöltött Li-ion akkumulátor meggyulladhat vagy felrobbanhat, ha véletlenül felsérti annak felületét.
- Kapcsolja ki az iPhone-t.
- Csavarja ki a két 6,75 mm hosszú pentalob csavart az iPhone alsó szélén egy Pentalobe csavarhúzóval (Ph0001.2).
Az iPhone megnyitásakor megsérül a vízálló tömítés, ezért legyen kéznél egy póttömítés, mielőtt elkezdené ezt a lépést. Új tömítés nélkül az iPhone nem lesz vízálló.

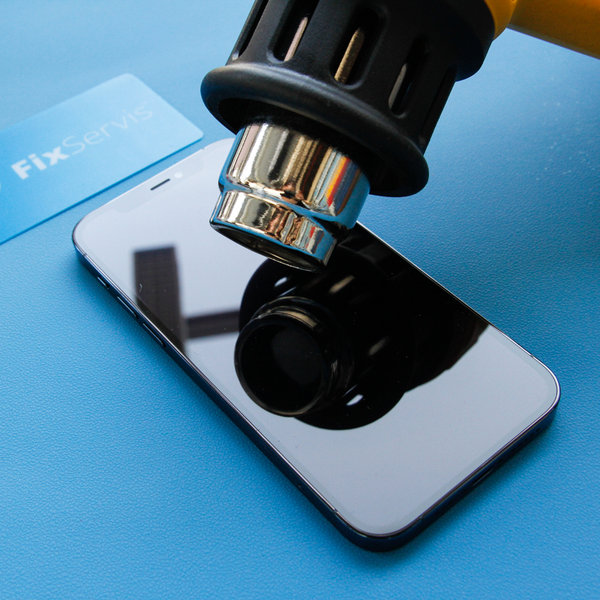

Lépés 2Felnyitás 1
Az iPhone alsó szélének felmelegedése lágyítja a képernyőt védő ragasztót és megkönnyíti a kinyitást.
- Hajszárítóval vagy melegítő pisztollyal melegítse az iPhone alsó szélét körülbelül 3 percig, hogy a hőmérséklet körülbelül 80 ° C legyen.
- Ne tegye az iPhone -t a mikrohullámú sütőbe !!!

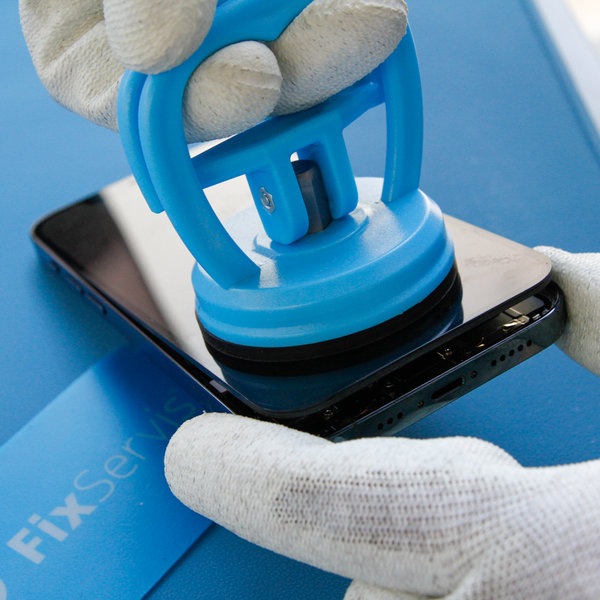

Lépés 3Felnyitás 2
- Helyezze a tapadókorongokat az iPhone alsó széléhez, egyiket elöl, a másikat hátul, és óvatosan nyomja a helyére.
- Tartsa biztonságosan az iPhone készülékét, és gyengéden a tapadókorongok segítségével válassza le a képernyőt a telefon hátuljától.
- Miután a kijelzőt kb. 3 mm -re elválasztotta a hátlaptól, helyezze be a Fixservis kártyát a résbe.
A kijelzőt a helyén tartó ragasztó nagyon erős, ezért a kezdeti rés létrehozása jelentős erőt igényel. Ha nehézségei vannak, melegítse fel újra az alsó szélét, és óvatosan csúsztassa fel és le a képernyőt, hogy gyengítse a ragasztót, amíg akkora rést nem hoz létre hogy a Fixservis kártyát be tudja helyezni.

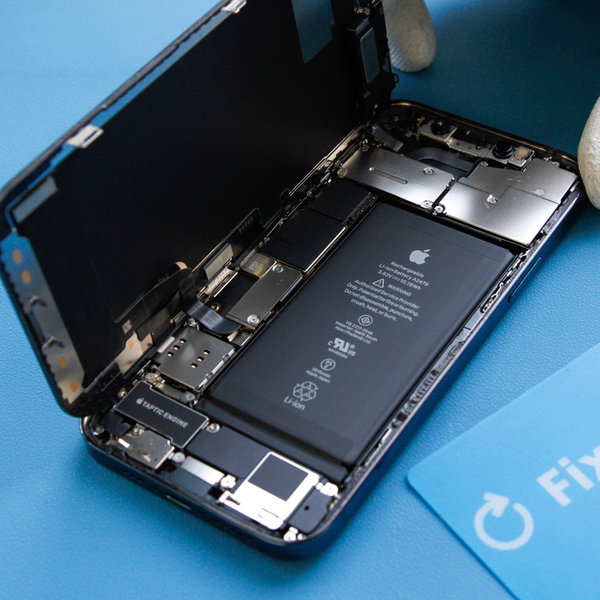

Lépés 4Opening 3
- After successfully releasing the adhesive from the edges, remove the suction cups.
- Open iPhone by turning the display to the left like a book.
- We recommend that you support the display so that you do not tear off the flat cable that holds the display from the system board.
For now, don't try to completely detach the display, as a few fragile flat cables still connect it to the iPhone's motherboard.

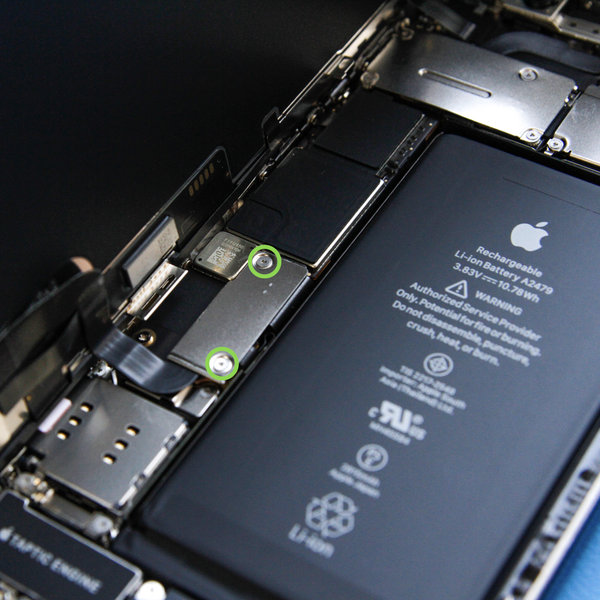

Lépés 5Az akkumulátor és kijelző csatlakozó fedelének eltávolítása
- Távolítsa el a két 1,1 mm -es csavart egy Pentalobe csavarhúzóval (Y), amelyek rögzítik a csatlakozó fedelét, és ugyanakkor távolítsa el csipesszel.
A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

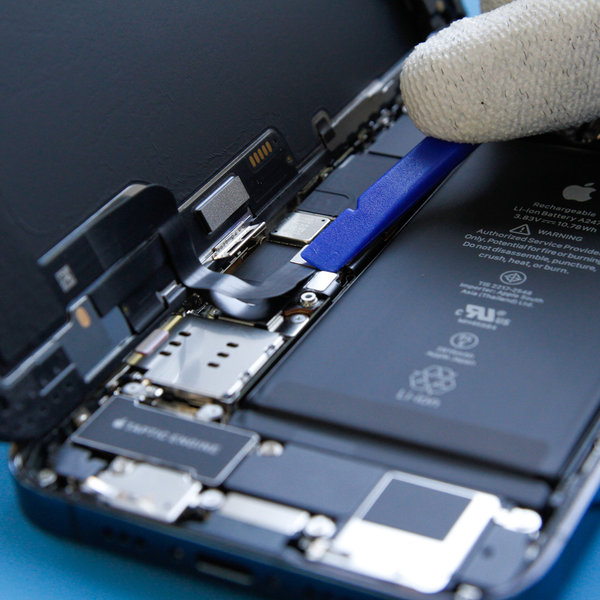

Lépés 6Az akkumulátor lekapcsolása
- A Spudger hegyével válassza le az alaplapon található akkumulátorcsatlakozót az alaplapról.
- Hajlítsa el kissé a csatlakozót az alaplaptól, hogy elkerülje a véletlen érintkezést a konnektorral és a telefon áramellátásával a javítás során.

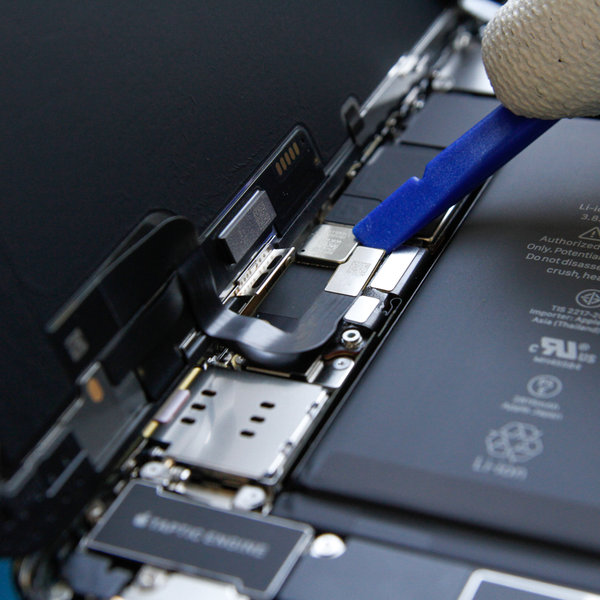

Lépés 7OLED kijelző + digitalizáló leválasztása
- A Spudger segítségével válassza le az OLED panelt és a digitalizáló csatlakozóját.

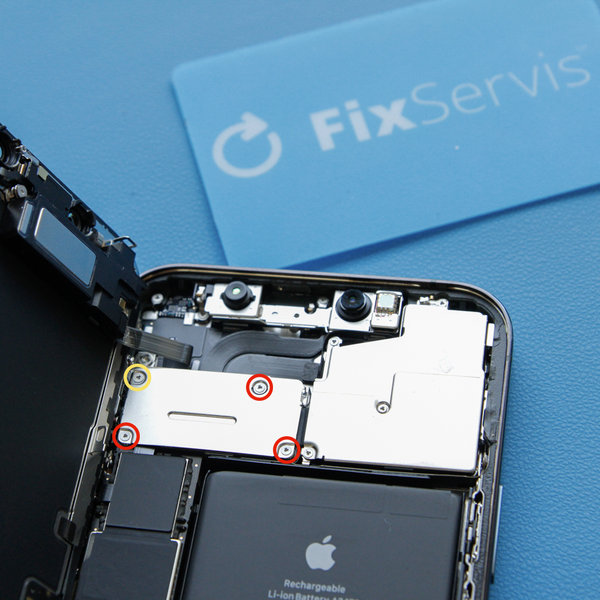

Lépés 8Távolítsa el az elülső érzékelő csatlakozójának fedelét
- Egy Pentalobe csavarhúzó segítségével távolítsa el a négy csavart, amelyek az érzékelő elülső csatlakozójának fedelét rögzítik:
- Három 1,1 mm hosszú csavar.
- Egy 1,4 mm hosszú csavar.
- Ezután távolítsa el a fedelet.
A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

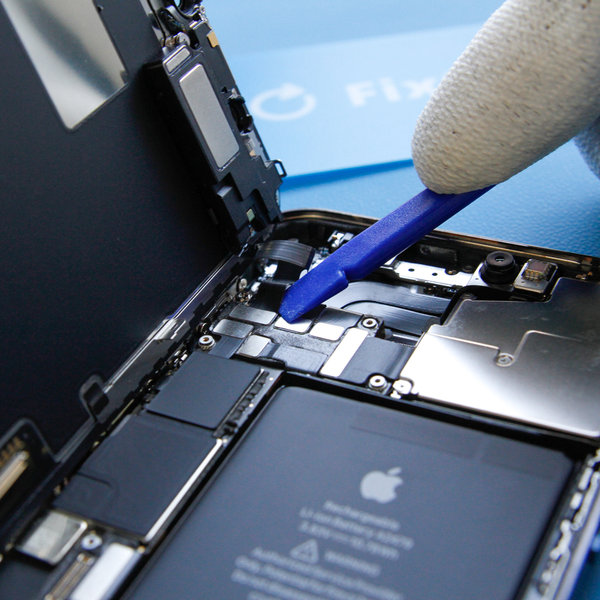

Lépés 9Válassza le az elülső érzékelő csatlakozóját
- Csatlakoztassa le az elülső érzékelőegység kábelcsatlakozóját a Spudger vagy a körme segítségével.

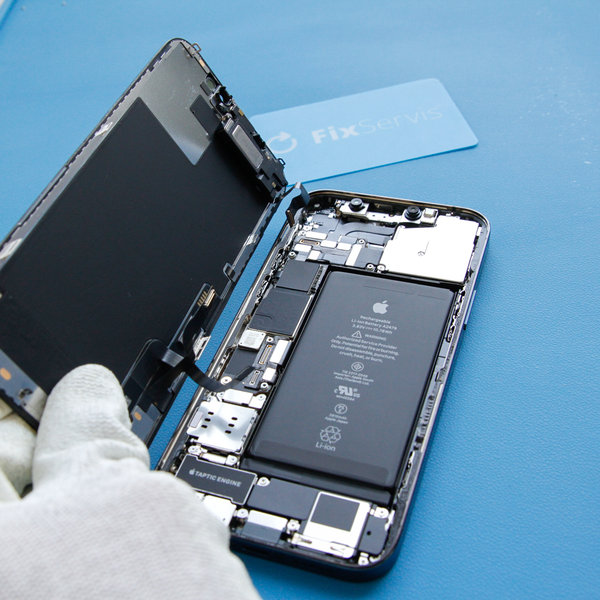

Lépés 10Távolítsa el a kijelzőegységet
- Távolítsa el a kijelzőegységet.

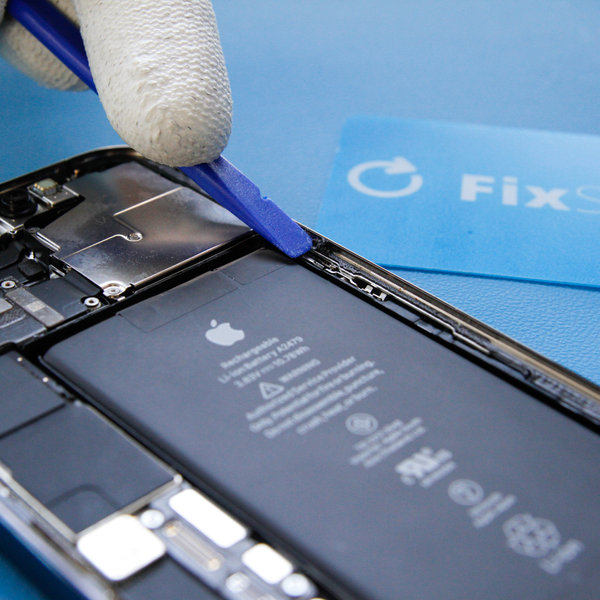

Lépés 11Távolítsa el a régi ragasztót az iPhone szélei mentén
- Távolítsa el a régi ragasztót az iPhone szélei mentén.

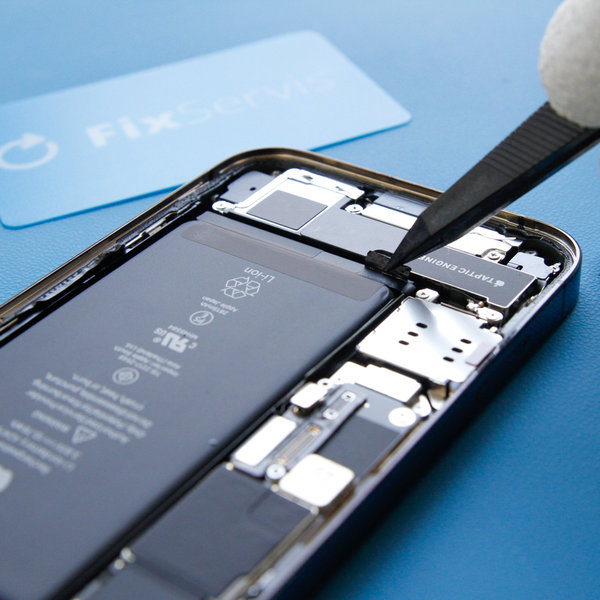

Lépés 12A ragasztó fogantyúk eltávolítása 2
- Négy darab rugalmas ragasztó tartja a helyén az akkumulátort - kettő a felső szélén és kettő az alsó szélén.
- Minden ragasztódarab egyik végén fekete levonó található, amely könnyedén le van ragasztva és rá van hajtva az akkumulátor tetejére.
- Tompa csipesz segítségével fogja meg egyszerre a füleket, és lassan húzza le a ragasztót az akkumulátorról.
- Ismételje meg ezt a folyamatot minden oldalról.

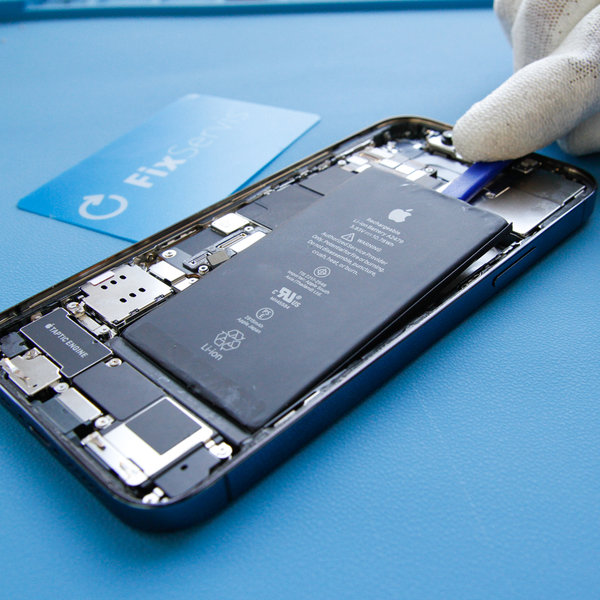

Lépés 13Akkumulátor eltávolítása
- Vegye ki az akkumulátort a Spudger segítségével.
- Az akkumulátor eltávolításakor tisztítsa meg az iPhone belsejét az elektronikus érintkezők tisztítására tervezett IPA Plus tisztítószerrel.

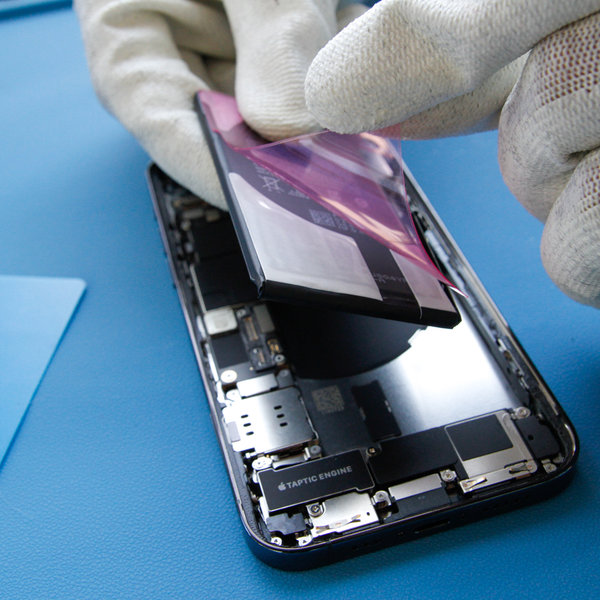

Lépés 14Új ragasztószalag ragasztása az új akkumulátorra
- Húzza le a kék műanyag lapot az új ragasztószalag-készletről, és dobja el.
- Óvatosan helyezze a ragasztószalagokat az akkumulátorra, és ragassza a helyükre az ábrán látható módon.
- Ujjai vagy kendő segítségével erősen nyomja a csíkokat az akkumulátorra.
- Középen való megnyomással, ragassza le a fekete ellenőrző címkét az akkumulátorhoz.

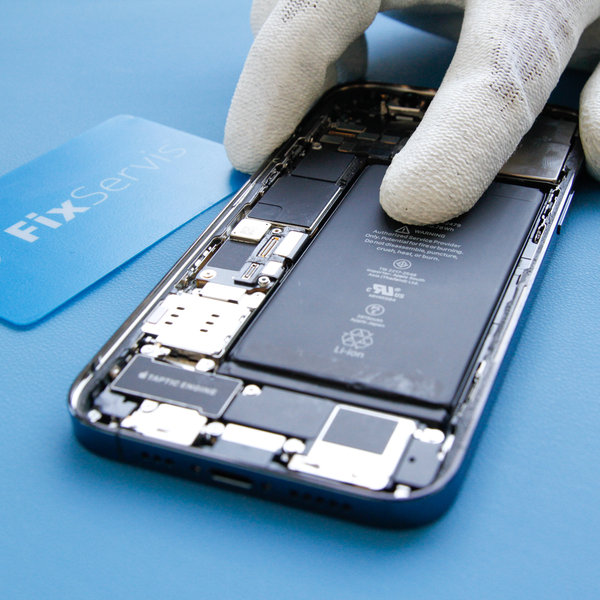

Lépés 15Az új akkumulátor behelyezése
- Óvatosan helyezze be az akkumulátort az iPhone -ba.
- Győződjön meg arról, hogy az akkumulátor csatlakozója szintben van az alaplappal.

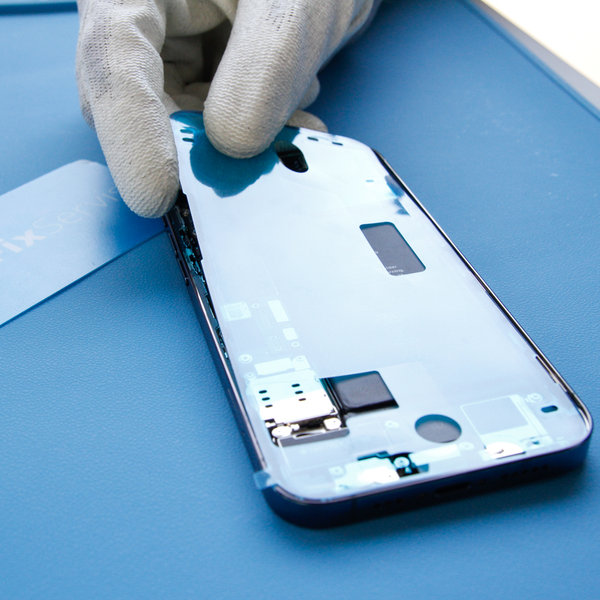

Lépés 16Új ragasztó ragasztása az iPhone szélei körül
- Ragassza rá az új ragasztót az iPhone széleire.
- Csatlakoztassa újra az akkumulátort.
Az új ragasztó biztosítja az iPhone víz- és porállóságát.

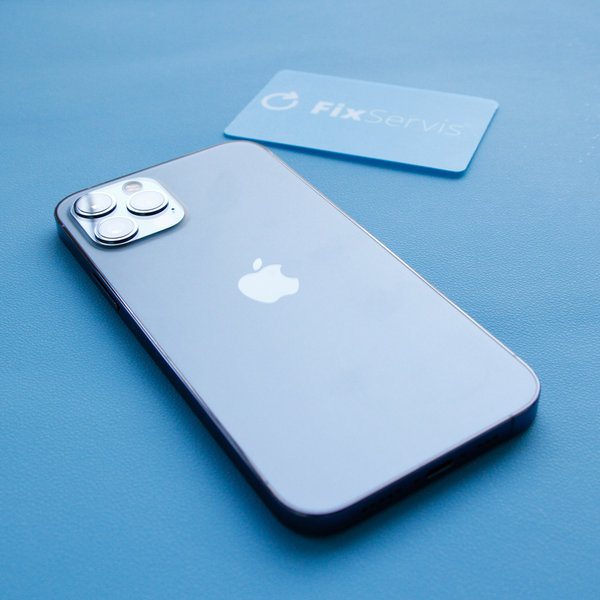

Lépés 17Az iPhone osszeszerelése
Az beszereléshez kövesse ezeket az utasításokat fordított sorrendben.
