iPhone 11 Pro kijelző csere

Hozzáadva 06.11.2021

Technikai összetettség

Közepesen nehéz

Az eljárás időtartama

90 perc

Lépések száma az útmutatóban

16

Alkatrészek szükségesek:

Apple iPhone 11 Pro - LCD Kijelző + Érintőüveg + Keret Soft OLED FixPremium
45 230 Ft bruttó 35 620 Ft nettó
Apple iPhone 11 Pro - Ragasztó LCD Kijelzőhöz (Adhesive)
1 320 Ft bruttó 1 040 Ft nettó

Szerszám cseréhez:

Mindent hozzáadni
ESD Kesztyű (Vékony) - Size L
ESD Kesztyű (Vékony) - Size L

1 180 Ft bruttó

930 Ft nettó

FixPremium - Plasztikkártya
FixPremium - Plasztikkártya

470 Ft bruttó

370 Ft nettó

Spudger - Szétszedő Szerszám (Black)
Spudger - Szétszedő Szerszám (Black)

470 Ft bruttó

370 Ft nettó

Ha az iPhone 11 Pro képernyője megrepedt, nem reagál az érintésre, vagy nem jelenít meg képet a telefon bekapcsolásakor, ezt az útmutatót követve saját maga is kicserélheti a kijelzőt.

A kijelző hátoldalához csatlakoztatott hangszóró + fejhallgató-érzékelő együttes gyárilag párosítva van az Ön egyedi iPhone-jával, így a kijelző cseréjekor a régi kijelzőről az újra kell áthelyezni. Tartalmaz egy Flood illuminator-t, amely része a Face ID biometrikus biztonsági elemnek. Ha az arcazonosító megsérül vagy kicserélődik, akkor leáll, ezért ügyeljen arra, hogy ezen eljárás során ne sérüljön meg ezen alkatrészek bármelyike. Sérülés esetén csak az Apple vagy az Apple hivatalos szakembere tudja visszaállítani az Apple ID -t.

Megjegyzés: A True Tone funkció a képernyő cseréje után deaktiválódik, még akkor is, ha az eredeti Apple képernyőt használja. Ezenkívül az iPhone átmenetileg "eredetisegi" figyelmeztetést jeleníthet meg.

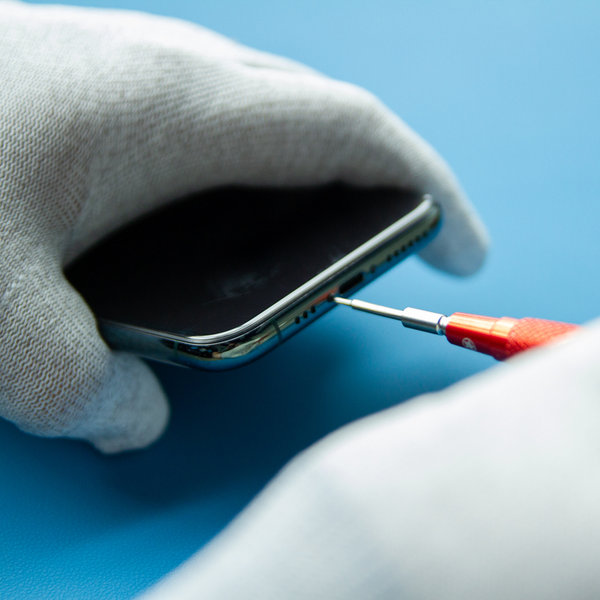

Lépés 1A pentalobe csavarok eltávolítása

Mielőtt hozzáfogna, merítse le az iPhone-t 25% alá, mert a feltöltött Li-ion akkumulátor meggyulladhat vagy felrobbanhat, ha véletlenül felsérti annak felületét.

Kapcsolja ki az iPhone-t

Csavarja ki a két 6,7 mm hosszú pentalob csavart az iPhone alsó szélén egy Pentalobe csavarhúzóval (Ph0001.2)

Az iPhone megnyitásakor megsérül a vízálló tömítés, ezért legyen kéznél egy póttömítés, mielőtt elkezdené ezt a lépést. Új tömítés nélkül az iPhone nem lesz vízálló.

Lépés 2Ragassza le az összes repedést ragasztószalaggal

  • Ragassza le az iPhone kijelzőjét teljes terjedelmében.
  • Ez megtartja az üvegszilánkokat, és biztosítja a szerkezeti integritást a kijelző felemelésekor.

Viseljen védőszemüveget, hogy megvédje szemét a javítás során keletkező uvegszilánkoktól.

Lépés 3Felnyitás 1

Az iPhone alsó szélének felmelegedése lágyítja a képernyőt védő ragasztót és megkönnyíti a kinyitást.

  • Hajszárítóval vagy melegítő pisztollyal melegítse az iPhone alsó szélét körülbelül 3 percig, hogy a hőmérséklet körülbelül 80 ° C legyen.
  • Ne tegye az iPhone -t a mikrohullámú sütőbe !!!

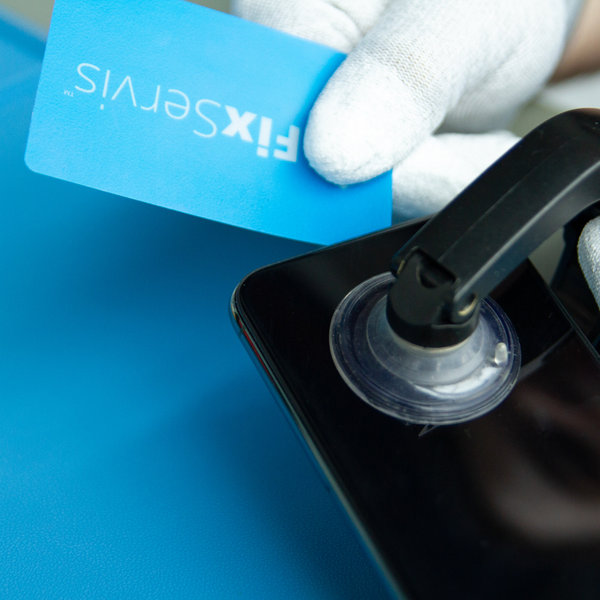

Lépés 4Felnyitás 2

  • Helyezze a tapadókorongokat az iPhone alsó széléhez, egyiket elöl, a másikat hátul, és óvatosan nyomja a helyére.
  • Tartsa biztonságosan az iPhone készülékét, és gyengéden a tapadókorongok segítségével válassza le a képernyőt a telefon hátuljától.
  • Miután a kijelzőt kb. 3 mm -re elválasztotta a hátlaptól, helyezze be a Fixservis kártyát a résbe.

A kijelzőt a helyén tartó ragasztó nagyon erős, ezért a kezdeti rés létrehozása jelentős erőt igényel. Ha nehézségei vannak, melegítse fel újra az alsó szélét, és óvatosan csúsztassa fel és le a képernyőt, hogy gyengítse a ragasztót, amíg akkora rést nem hoz létre hogy a Fixservis kártyát be tudja helyezni.

Lépés 5Felnyitás 3

  • Csúsztassa a Fixservis kártyát a bal alsó sarok körül és a bal szélén felfelé, hogy feloldja a kijelzőt tartó ragasztót.
  • Ismételje meg ugyanezt a jobb alsó sarokban és a jobb szélén.

Ne helyezze be a kártyát túl mélyen, hogy ne sérüljön meg az iPhone belső része.

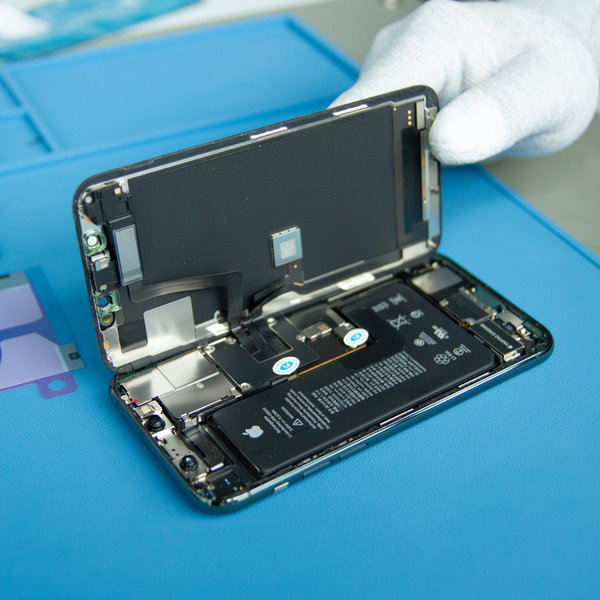

Lépés 6Felnyitás 4

  • Miután sikeresen meglazítottá a ragasztót a szélekenl, távolítsa el a tapadókorongokat.
  • Nyissa meg az iPhone -t úgy, hogy a kijelzőt balra fordítsa, mint egy könyvet.
  • Javasoljuk, a kijelző kitámasztását, hogy véletlenül meg ne szakítsa a kijelzőt tartó lapos flex kábelt.

Egyelőre ne próbálja meg teljesen leválasztani a kijelzőt, mivel néhány törékeny lapos kábel még mindig csatlakoztatja az iPhone alaplapjához.

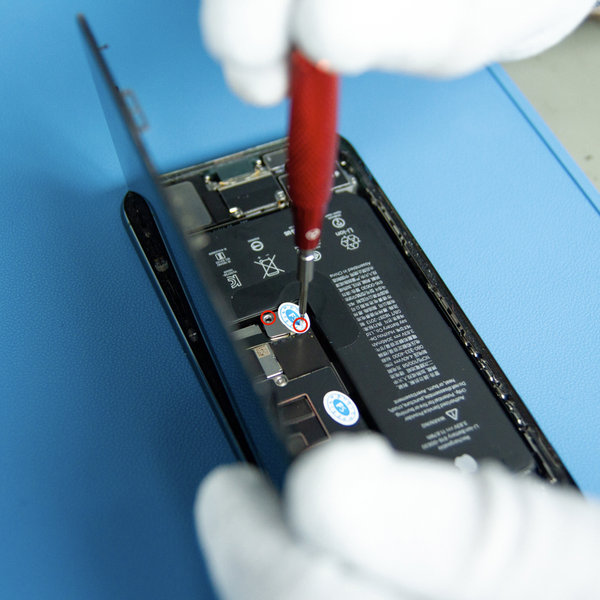

Lépés 7Az akkumulátor csatlakozó fedelének eltávolítása



  • Távolítsa el a két 1,3 mm -es csavart, amely rögzíti a csatlakozó fedelét, és ugyanakkor távolítsa el csipesszel.

A javítás során kövesse nyomon az egyes csavarokat, és győződjön meg arról, hogy pontosan oda térnek vissza, ahonnan származnak, hogy elkerülje az iPhone károsodását.

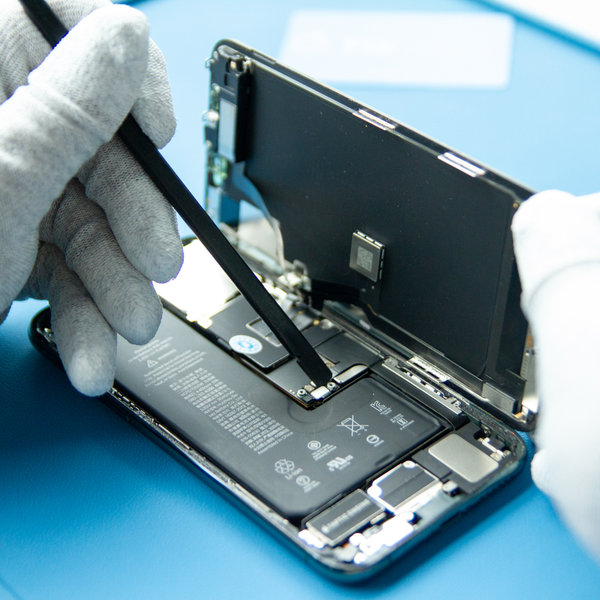

Lépés 8Az akkumulátor lekapcsolása

  • A Spudger hegyével válassza le az alaplapon található akkumulátorcsatlakozót az alaplapról.

Ügyeljen arra, hogy ne sértse meg a fekete szilikon tömítést, amely körülveszi ezt és a többi csatlakozást. Ezek a tömítések kivételes védelmet nyújtanak a víz és a por behatolása ellen.

  • Hajlítsa el kissé a csatlakozót az alaplaptól, hogy elkerülje a véletlen érintkezést a konnektorral és a telefon áramellátásával a javítás során.

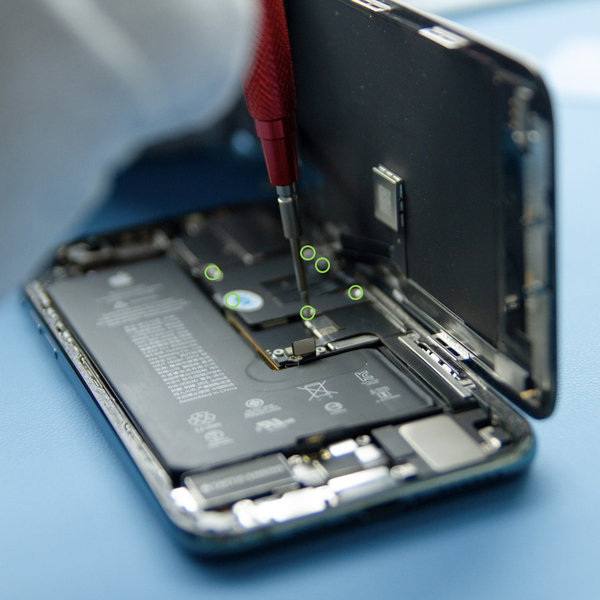

Lépés 9Az alaplap fedelének eltávolítása

  • Távolítsa el az hat 1,3 mm -es csavart egy Pentalobe csavarhúzóval (Y), amely rögzíti a logikai kártya fedelét, és ugyanakkor távolítsa el csipesszel.

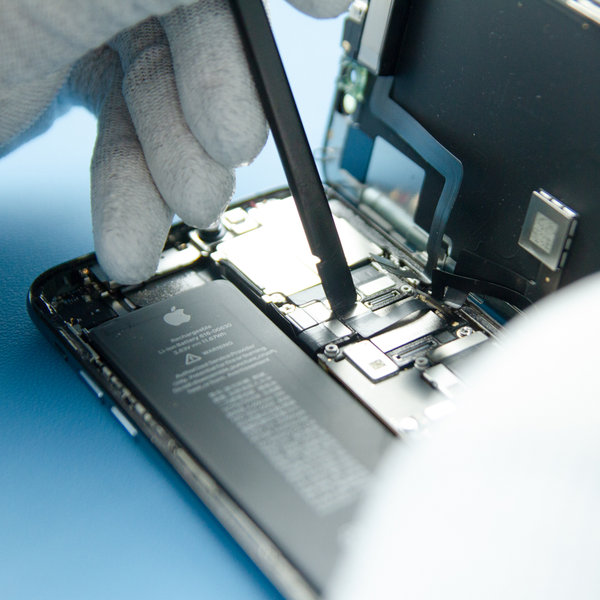

Lépés 10OLED kijelző + digitalizáló és elülső érzékelő leválasztása

  • A Spudger segítségével válassza le az OLED panelt a digitalizáló és az elülső érzékelő csatlakozóját.

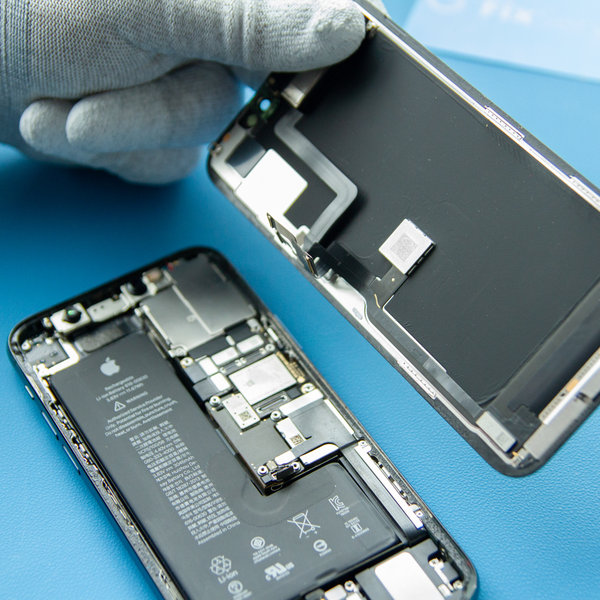

Lépés 11A kijelző egységének leválasztása

  • Válassza le a kijelzőt az alaplapról.

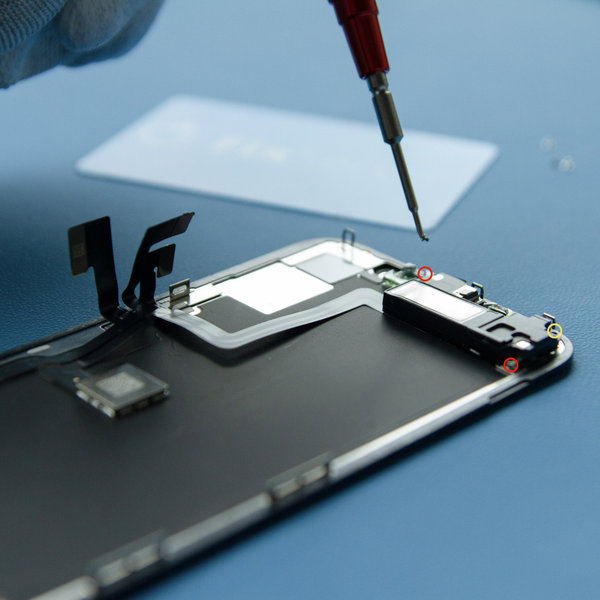

Lépés 12Csavarozza ki az elülső egységet

  • Csavarozza ki a három csavart Pantalobe csavarhúzó segítségével, amelyek rögzítik a hangszóró és az érzékelő egységet a kijelző hátlapjához

- két 1,3 mm hosszú csavar.

- egy 1,9 mm hosszú csavar.

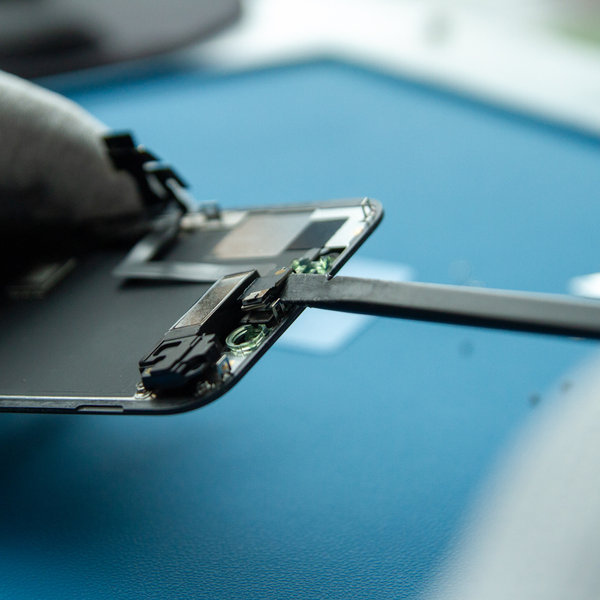

Lépés 13Fordítsa meg a hangszóró egységet

  • A fejhalgató hangszórója enyhén le van ragasztva.
  • A Spudger segítségével óvatosan feszítse le a hangszóró felső szélét.
  • Fordítsa lefelé és majd ki a hangszóró egységet  a kijelző felső széléről.

A hangszóró nagyon vékony, lapos kábellel rögzítve marad. Vigyázzon, ho ne terhelje vagy károsítsa a kábelt.

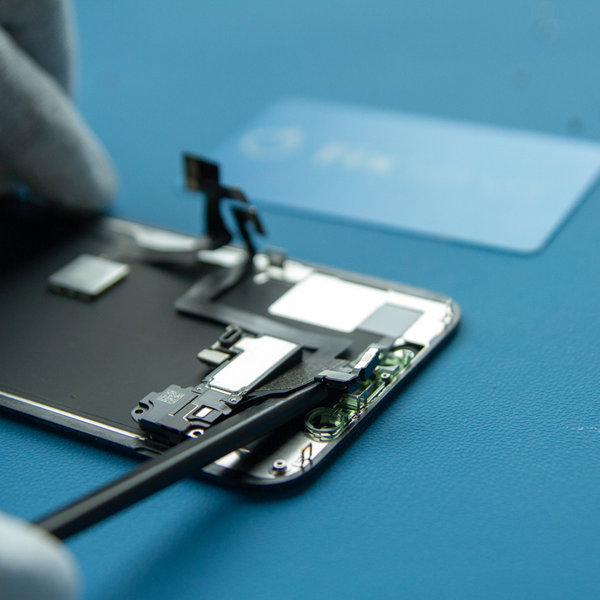

Lépés 14Válassza le a környezeti fényérzékelőt

  • A Spudger segítségével emelje fel és válassza le a környezeti fényérzékelőt az előlapon lévő bevágásról.

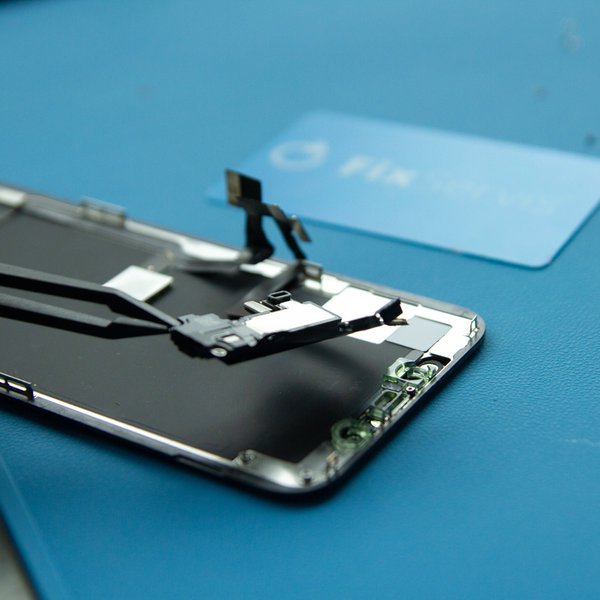

Lépés 15Távolítsa el a hangszóró / elülső érzékelő egységet

  • Távolítsa el a hangszóro, fejhalgató és elülső egységet.

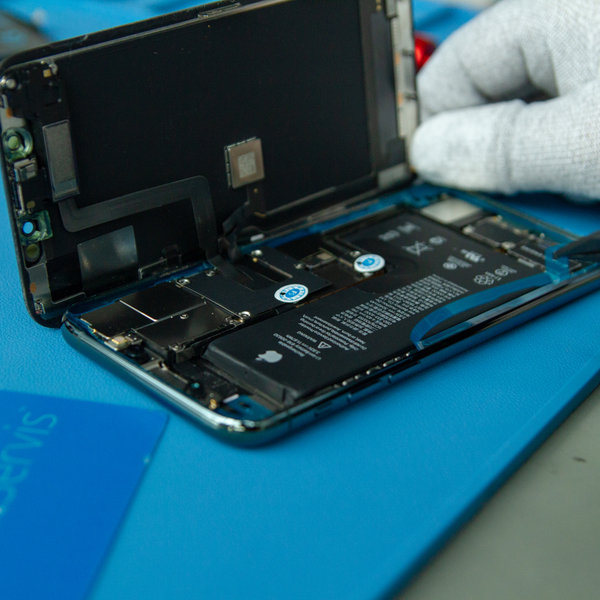

Lépés 16Szereljenen be egy új LCD kijelzőt

  • Szerelje rá a hangszóró + elülső érzékelő egységet az új LCD kijelzőre.

Az beszereléshez kövesse ezeket az utasításokat fordított sorrendben.
